引言

在工业生产的宏大版图中，产品质量的把控犹如坚固基石，支撑着整个产业的稳健发展。从精密的电子元件到庞大的机械部件，每一个产品的诞生都历经多道工序，任何细微瑕疵都可能在后续使用中引发严重问题。传统的人工检测方式，在面对大规模、高精度的生产需求时，逐渐暴露出效率低下、主观性强且易受疲劳影响等短板。

随着科技的飞速发展，工业检测技术也在不断革新。在这样的背景下，2.5D成像检测技术应运而生，成为工业领域中质量检测的得力助手。它凭借独特的技术优势，在众多工业场景中发挥着关键作用，为工业生产的高质量发展提供了有力保障。

2.5D成像技术的工作原理

1.1结构光

2.5D成像技术的实现离不开结构光的巧妙运用。结构光，简单来说，是一种按照特定模式投射到物体表面的光线，如常见的条纹、格雷码等。当这些结构光照射到物体表面时，由于物体表面的高低起伏，光线会发生不同程度的反射、折射和遮挡，从而形成独特的图案变化。以正弦条纹为例，其在物体表面的投影相位会因物体表面的高度变化而产生特异改变。通过主动投影特定编码的光栅或线光源到被测物上，根据它们产生的相位畸变，解调出被测物的三维信息，适用于复杂表面的三维测量。

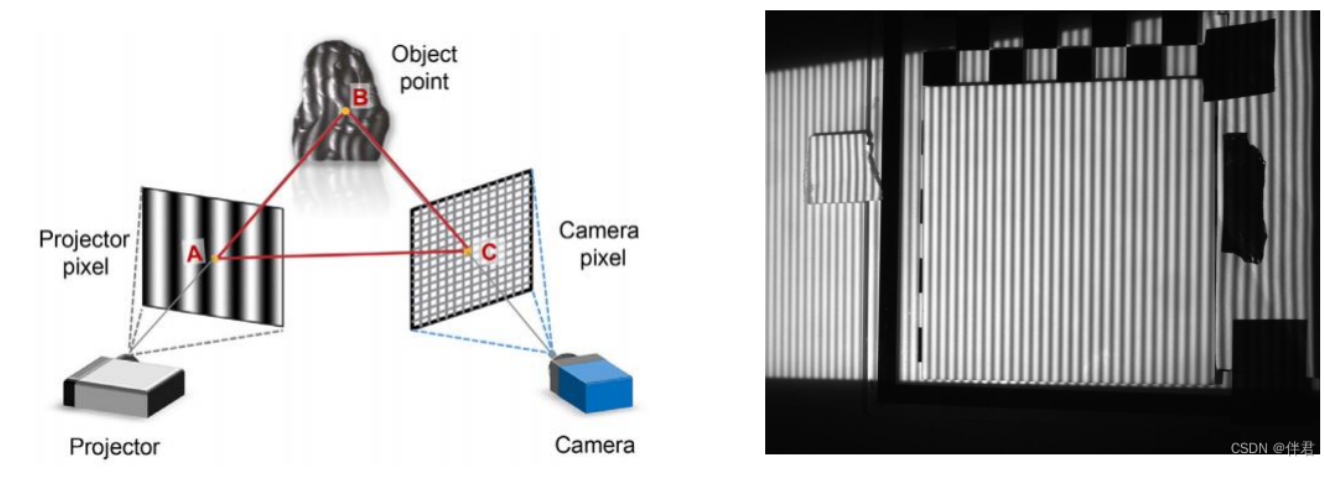

图1 条纹结构光三维重建

1.2 从2D到 2.5D 的跨越

传统二维成像仅能捕捉物体的平面信息，诸如形状、颜色与纹理等，然而对于物体表面关键的深度信息却无法获取。与之不同，2.5D 成像技术以二维成像为基石，借助特定算法与处理方式，成功实现对物体局部深度信息的获取，进而在二维平面模拟出三维空间效果。其中，光度立体法在这一过程中发挥着重要作用。

光度立体法是基于不同方向光源照射物体时，物体表面各点的反射光强度差异来计算表面法向量，进而获取深度信息。相较于二维图像，2.5D 图像提供了更为丰富的物体表面细节信息，使检测人员能够更直观地掌握物体表面状况，极大地提升了检测的准确性与可靠性。

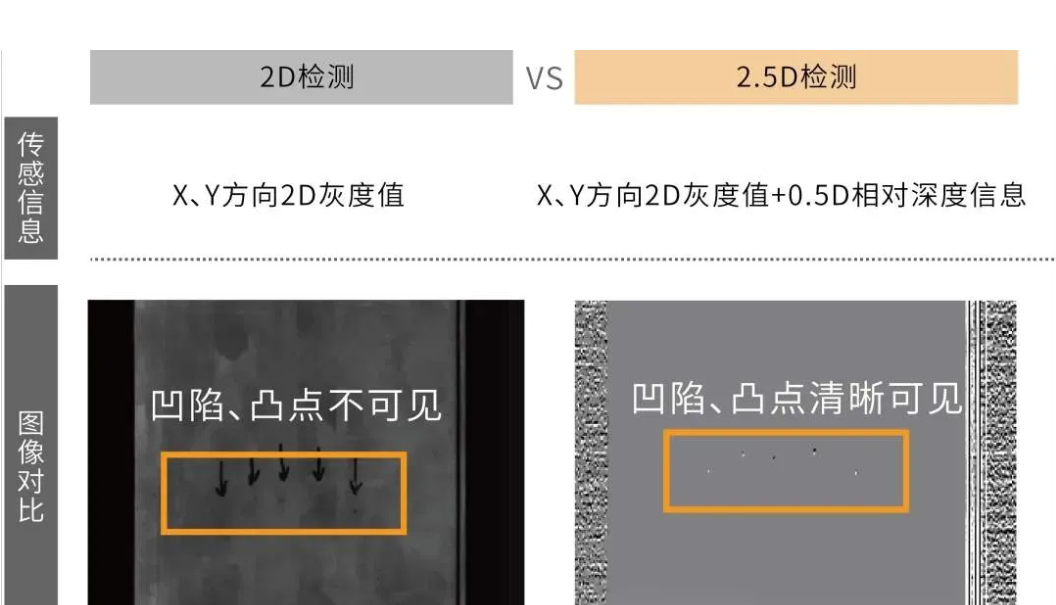

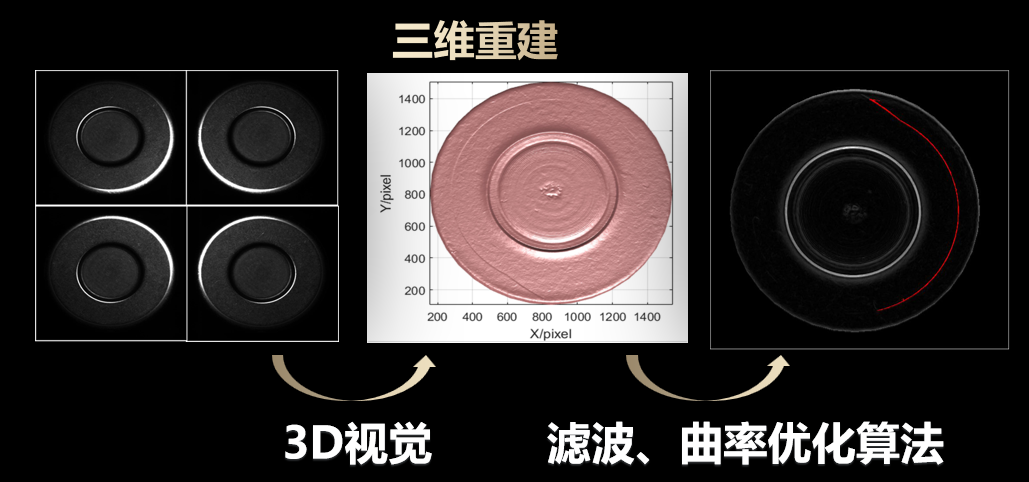

图2 2D检测和2.5D检测图像对比

（参考：https://mp.weixin.qq.com/s/vUEh2KsdRfHw_V6AhrAbkA）

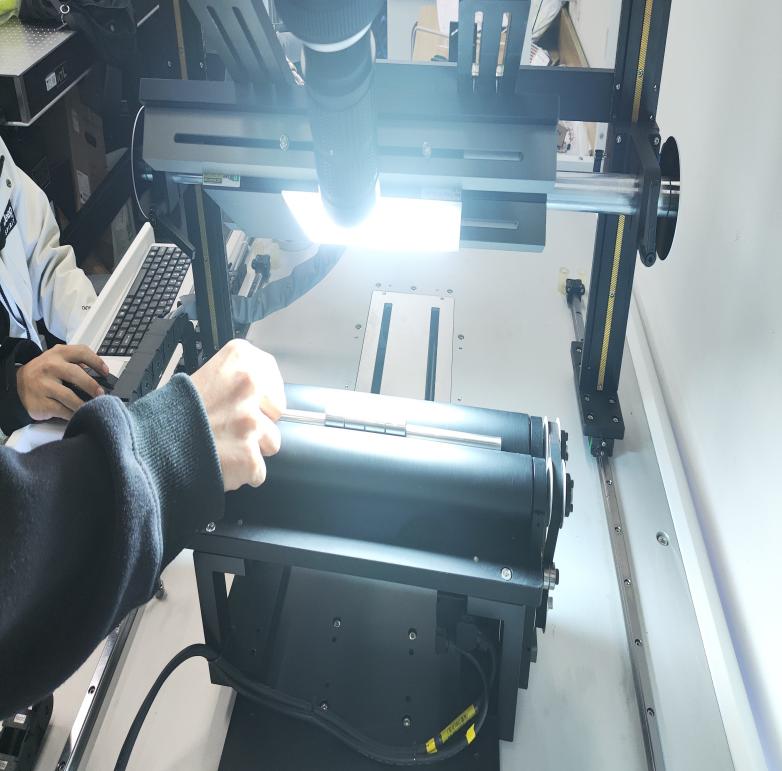

图3 实验室-定位销2.5D检测调试

2.5D成像检测的显著优势

2.1 克服反光，精准检测微小缺陷

在工业检测领域，高反光或透明物体表面的缺陷检测一直是个难题。传统的 2D 成像技术在面对这类物体时，往往会受到背景干扰和表面反光的严重影响，导致图像对比度低，缺陷特征难以清晰呈现。比如在检测手机屏幕的微小划痕、玻璃制品的表面瑕疵时，2D 成像常常无法准确识别，使得这些缺陷成为检测的 “盲点”。

2.5D 成像技术则巧妙地解决了这一问题。它通过独特的光学设计和算法，能够有效去除背景干扰和表面反光，将物体表面的真实情况清晰地展现出来。在检测玻璃面板上的细微划痕时，2.5D 成像系统能够精准地捕捉到划痕的位置、形状和深度，即使是微米级别的缺陷也无所遁形。这得益于 2.5D 成像技术不仅能够获取物体的平面信息，还能精确反映表面深度的变化，为检测人员提供了更丰富、更准确的检测数据，大大提高了检测的精度和可靠性。2.5D视觉系统结合了2D与3D检测优势，额外提供0.5D的Z方向相对深度信息，解决人工目检“看不清”、2D检测“识别难”的表面刮伤、浅划痕、麻点、异物、凹凸、暗沉、脏污等各种微小瑕疵缺陷检测难题。

图

2.2 多功能针对性集成，高效灵活

在实际的工业生产中，产品的缺陷类型多种多样，包括划痕、凹坑、凸起、异物、脏污等。传统的检测方案往往需要针对不同类型的缺陷定制专用设备，这不仅成本高昂，而且检测效率低下。2.5D 成像技术则具有强大的多功能集成能力，仅需单个光源就能同时检测多种类型的缺陷，且不受检测角度的限制（可调），极大地提升了检测方案的通用性和效率。

一次拍摄，2.5D 成像系统就能输出多类型的结果图，如反射率图、漫反射图、调制度图、光泽比图、平均图、深度图等。在检测电子元器件时，2.5D 成像技术可以同时检测出元件表面的划痕、引脚的变形以及异物附着等多种缺陷，无需分别使用不同的设备进行检测，大大节省了检测时间和成本。而且，根据产品表面性质、缺陷类型、大小和方向的不同，操作人员可以灵活选择对应的图像进行检测分析，进一步提高了检测的准确性和效率。

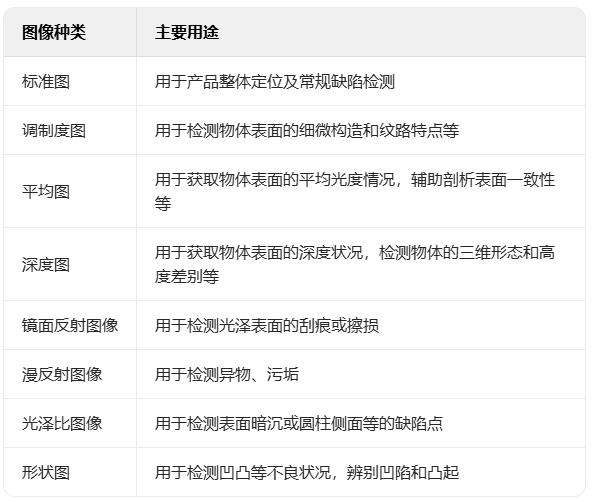

图5 图像适配用途

2.5D 成像在工业中的应用

3.1 新能源行业：电池检测

在新能源行业蓬勃发展的浪潮中，锂电池作为核心储能设备，其质量与安全性至关重要。在方壳电池的生产中，电池铝壳、覆膜和金属盖板的表面缺陷检测至关重要。方壳电池铝壳表面高反光，传统2D方案难以有效检测凹凸和细小划痕，且难以区分脏污缺陷与其他有高度变化的缺陷。而 2.5D成像系统能够完美适配锂电生产的高速场景，通过独特的光学设计和算法，消除高反光和背景颜色对缺陷的干扰。它可以精准地检测出铝壳表面的划痕、凹坑、凸起、异物、脏污等缺陷，将有深度变化的缺陷突出显示，同时根据脏污与样品表面的反射特性差异，清晰地区分脏污缺陷与其他缺陷。

在电池覆膜方面，无论是方壳电池还是圆柱电池，其覆膜表面容易出现划痕、气泡、凹凸、褶皱、破损等缺陷。由于电池表面覆膜的颜色和高反光特性，传统 2D视觉方案检测时对比度极低，细微擦伤与划痕特征难以区分，细小气泡褶皱在2D图像中几乎无灰度差。2.5D成像技术则可以轻松去除覆膜表面颜色和反光影响，有效检出微小缺陷，并且能够对有无高度变化的缺陷进行精准区分。

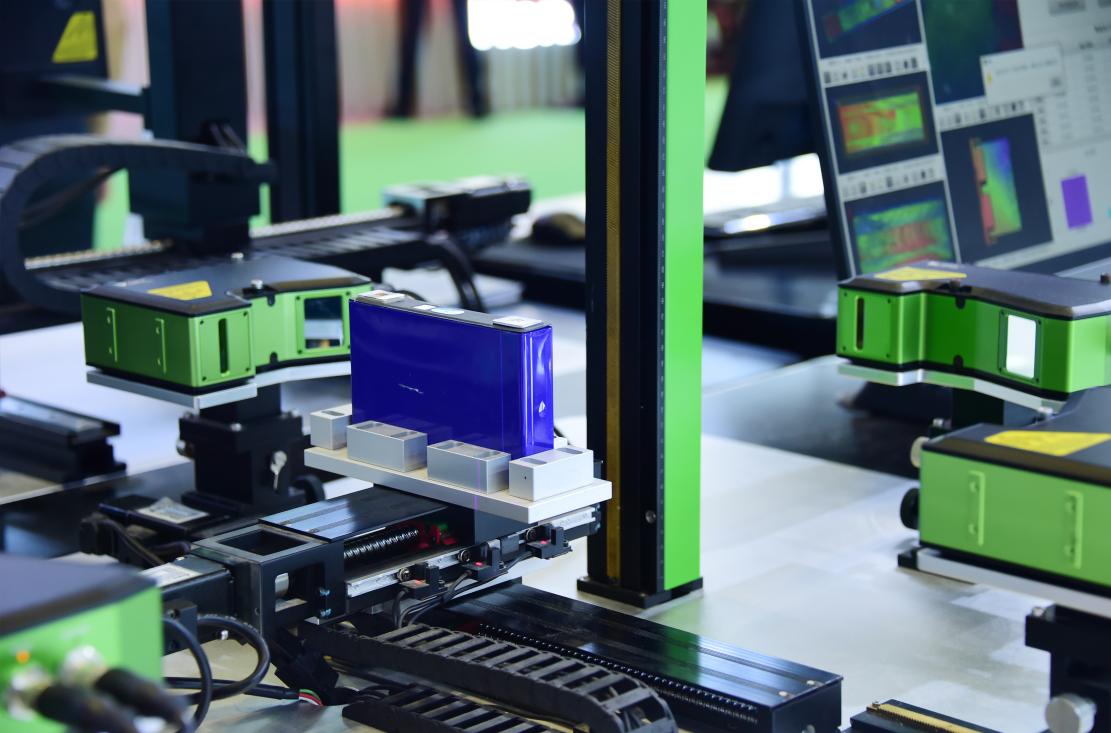

图6 蓝膜电池五面检

3.2 3C 电子行业

在3C电子产品制造领域，产品的外观质量直接影响着消费者的购买决策。2.5D 成像技术在这一行业的应用极为广泛，为产品品质提供了坚实保障。手机、平板电脑、笔记本电脑等 3C 产品的外壳、屏幕等部件在生产过程中，极易出现表面划痕、污渍、磨损等缺陷。2.5D 相机凭借其高分辨率和对微小缺陷的敏锐捕捉能力，能够快速、准确地检测出这些问题。

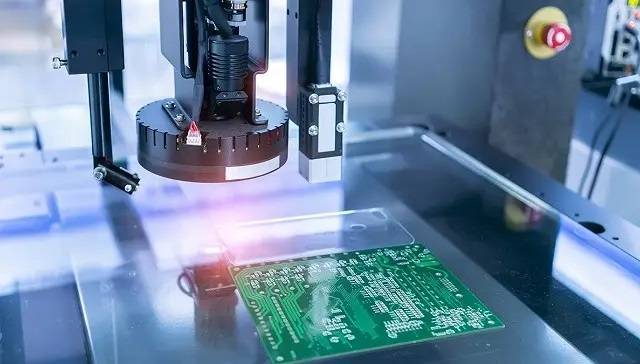

图7 电子产品检测

3.3 工业制造行业和其他领域

在工业制造的广阔领域中，2.5D成像技术的身影随处可见。在金属加工行业，金属表面的微小缺陷如刮伤、浅划痕、麻点、异物、凹凸等，都可能影响金属制品的质量和性能。2.5D相机能够对金属表面进行细致检测，为金属加工企业提供准确的质量反馈，帮助企业及时调整加工工艺，提高产品质量。在光学元器件的制造中，镜片的划痕、异物等表面缺陷会严重影响光学性能。2.5D视觉技术能够精确检测出这些缺陷，保障光学元器件的质量，为光学仪器的高精度性能提供支持。

2.5D成像技术的未来趋势

展望未来，2.5D成像技术有望与人工智能、大数据和云计算等前沿技术深度融合，迸发出更为强大的能量。在人工智能的助力下，2.5D成像系统将具备更为智能化的分析能力，能够自主学习和识别各种复杂的缺陷模式，实现更加精准、高效的检测。借助深度学习算法，系统可以对大量的检测数据进行分析和学习，不断优化检测模型，提高缺陷识别的准确率和召回率。

大数据技术则为2.5D成像技术提供了海量的数据支持。通过对生产过程中产生的大量检测数据进行收集、存储和分析，企业可以挖掘出数据背后隐藏的价值，实现对生产过程的全面监控和优化。通过分析不同批次产品的检测数据，找出影响产品质量的关键因素，从而及时调整生产工艺，提高产品质量的稳定性。

在工业 4.0 的大背景下，2.5D成像技术将成为实现智能制造的关键一环。它将与工业互联网、物联网等技术紧密结合，构建起一个全方位、多层次的智能检测体系，为工业生产的智能化、自动化发展提供有力支持。通过与工业互联网的连接，2.5D成像系统可以实时将检测数据上传至云端，实现数据的实时共享和分析。生产管理人员可以通过手机、电脑等终端设备随时随地查看生产过程中的质量情况，及时做出决策。
