基于yolo模型的缺陷识别算法

基于YOLO模型的

缺陷识别算法原理

在工业生产中，缺陷检测的效率与准确性直接影响产品质量。传统人工目检或规则算法已难以满足高精度、高速度的需求。 YOLO（You Only Look Once）模型，通过深度学习技术实现缺陷的快速识别与分类。本文将从技术原理、实际应用及相关优势三方面，解析 YOLO 如何成为工业质检的 “AI 大脑”。

一、YOLO 模型

核心原理：

YOLO（You Only Look Once）是首个将目标检测转化为回归问题的深度学习模型。在工业缺陷检测中，YOLO 通过以下技术突破实现高精度与高速度的平衡：

（1）分层特征提取与多尺度预测

YOLO 的网络架构由骨干网络、颈部和头部组成。骨干网络（如CSPDarknet53）通过跨阶段局部连接减少计算量，同时提取图像深层语义信息（如缺陷边缘、纹理）。颈部的空间金字塔池化（SPP）和路径聚合网络（PAN）融合不同层级特征，浅层细节与深层语义结合，提升小缺陷检测能力。头部输出三个不同尺度的预测层（如 32×32、16×16、8×8 网格），分别负责检测小、中、大缺陷，适配工业场景中多样化的缺陷尺寸需求。

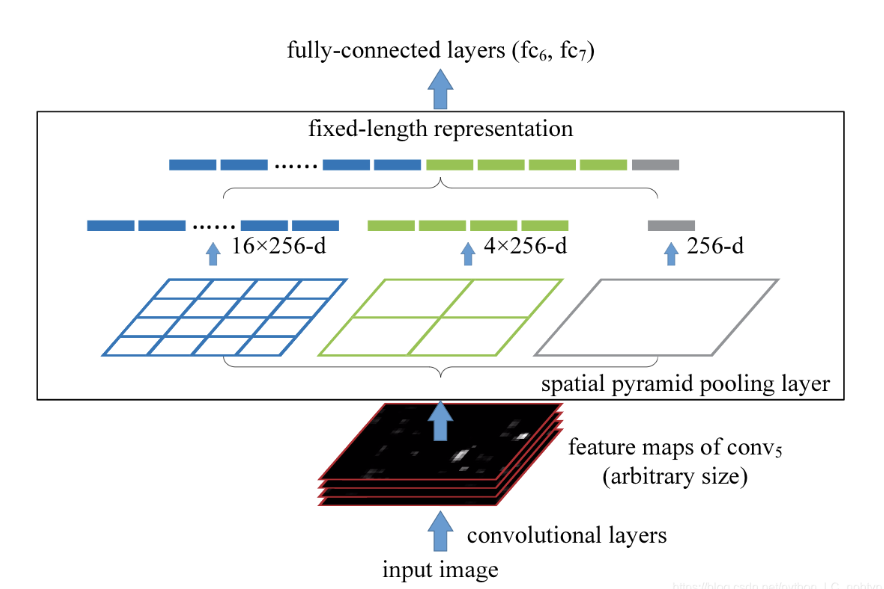

图1 1x02 空间金字塔池层

（2）网格划分与多任务预测

YOLO 将输入图像划分为
S×S 网格（如 64×64），每个网格负责预测其覆盖区域内的缺陷。每个网格输出缺陷的中心点坐标（x, y）、宽高（w, h）、类别概率（如划痕、脏污）及置信度。为提升定位精度，YOLO 采用CIoU 损失函数，在计算预测框与真实框的交并比（IoU）时，加入中心点距离和宽高比例惩罚项。对于复杂缺陷场景，YOLO 支持单个网格预测多个缺陷框，例如同一区域同时存在划痕和凹坑。

（3）损失函数优化与端到端特性

YOLO 的损失函数由坐标损失、置信度损失和分类损失组成。坐标损失对小缺陷的宽高平方根项赋予更高权重，增强小目标定位能力；置信度损失通过调整无缺陷网格惩罚系数，避免模型过度关注背景区域；分类损失采用交叉熵函数，确保类别预测准确性。YOLO 的端到端架构使其从图像输入到缺陷结果输出仅需一次前向计算，无需传统算法的多步骤处理（如边缘检测、特征匹配），消除人工设计特征的局限性，自动学习缺陷特征。

L=λcoordLcoord+Lconf+λclassLclass

表1 损失函数

（4）工业场景适应性优势

相比传统算法（如基于规则的视觉检测），YOLO 在工业检测中表现出显著优势：检测速度较快，支持 10 余种缺陷同时检测，通过迁移学习适配新材料（如蓝膜电池），并能识别微小缺陷。其多尺度预测和动态阈值策略，有效应对反光金属、复杂曲面等场景，极大降低误检率（结合结构光）

表2 与传统算法的对比优势

二、缺陷识别

YOLO 模型在工业检测中的实际应用可分为三个关键步骤：

1.数据标注：构建数据集（2D）

（1）多模态样本采集：    通过结构光、光度立体视觉设备等多模态传感器，同步采集二维灰度图、反射率图及调制度图等，覆盖轴承、齿轮等金属部件的划痕、凹陷、擦伤、异物等缺陷类型，以及电子元件（如蓝膜电池）的坏点、焊点偏移等场景。

（2）半自动标注工具：    开发基于预训练模型的标注辅助工具，自动生成缺陷框初始位置，质检员仅需修正细节，标注效率提升 40%。（工具集成主动学习策略，优先标注模型分歧较大的样本，减少冗余标注。）

图2 数据标注工具labeling

2.数据集训练：模型学习--精度指标

准确率（Accuracy）：

准确率表示模型正确预测的样本数占总样本数的比例。在目标检测中，准确率反映了模型对目标和非目标区域判断的准确性。

精确率（Precision）：

精确率是真正例（TP）与真正例和假正例（FP）之和的比值，即Precision = TP / (TP + FP)。它反映了模型预测为正类（目标）的样本中实际为正类的比例。

召回率（Recall）：

召回率是真正例（TP）与真正例和假负例（FN）之和的比值，即Recall = TP / (TP + FN)。它表示所有实际为正类（目标）的样本中被模型正确预测为正类的比例。

F1分数（F1 Score）：

F1分数是精确率和召回率的调和平均数，即F1 = 2 * (Precision * Recall) / (Precision + Recall)。F1分数综合考虑了精确率和召回率，能够较为全面地反映模型的性能。

mAP：

是目标检测任务中常用的性能评估指标。它首先计算每个类别的平均精度（AP），然后对所有类别的AP求平均。mAP值越高，说明模型在不同类别上的检测性能越好。

AP（Average Precision，平均精度）

是目标检测任务中用于评估模型性能的一个重要指标。它衡量的是模型在不同召回率（Recall）水平下的平均精确率（Precision）。具体来说，AP通过计算精确率-召回率曲线（Precision-Recall Curve）下的面积来得到。定义：精确率-召回率曲线是一个二维曲线，横轴是召回率，纵轴是精确率。通过改变模型的置信度阈值，可以得到不同召回率下的精确率值，从而绘制出这条曲线。

mAP：多个类别的AP值的平均值，

示例：假设有一个目标检测模型，通过改变置信度阈值，可以得到以下精确率和召回率的值：根据这些值，可以绘制出精确率-召回率曲线：

    表3 不同置信度阈值下的精确率和召回率

平均精度（AP）：平均精度（AP）是精确率-召回率曲线下的面积。具体计算方法是将曲线下的面积进行积分，通常通过数值积分的方法来近似计算。

计算方法：插值法：为了使AP的计算更加稳定，通常会对精确率进行插值处理。

对召回率进行等间隔采样，通常采样点为0, 0.1, 0.2, ..., 1.0。对每个采样点，找到召回率大于或等于该采样点的最大精确率值。计算这些最大精确率值的平均值，即为AP。

实验室训练实例

东北大学表面缺陷数据库-轧带钢表面缺陷数据集NEU-DET

表4   NEU-DET部分训练指标

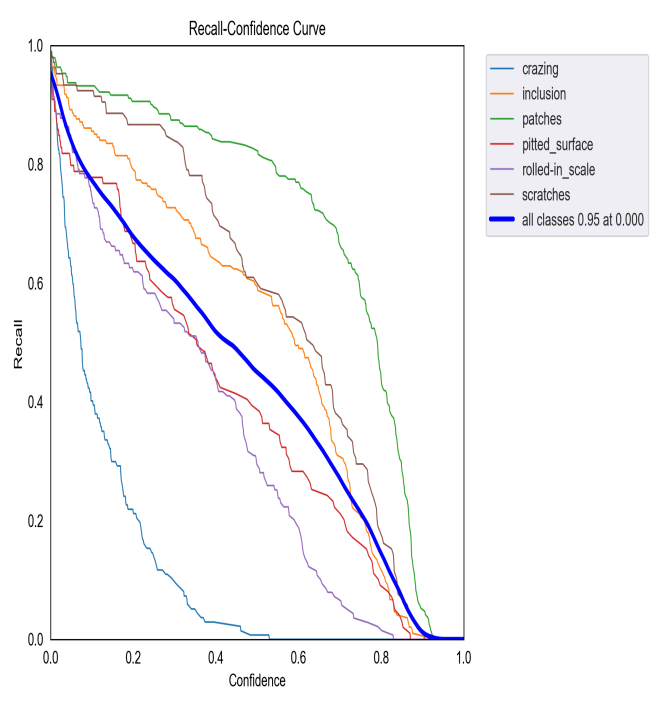

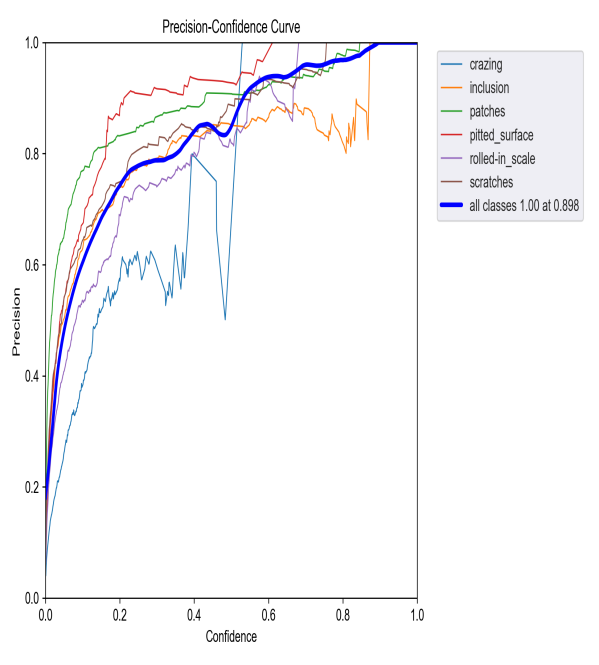

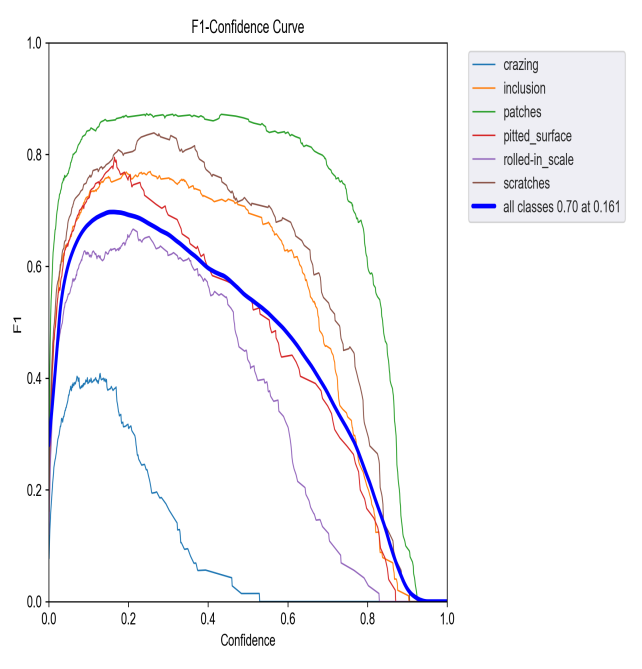

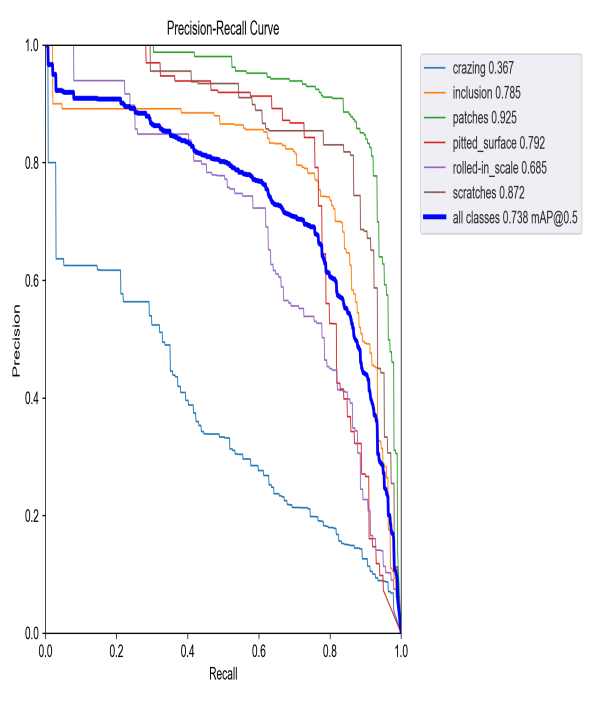

图3 NEU-DET部分训练指标

3.实时检测与分类：

多模态数据：    将反射率图、漫反射图、调制度图、光泽比图、平均图、深度图等多模态图像选择性输入 YOLO 模型，增强缺陷特征表达。对反光金属表面，通过反射率图抑制镜面高光，突出划痕细节，使模型对浅划痕的识别率。

根据产品表面性质、缺陷类型、大小和方向的不同，操作人员可以灵活选择对应的图像进行检测分析，进一步提高了检测的准确性和效率。

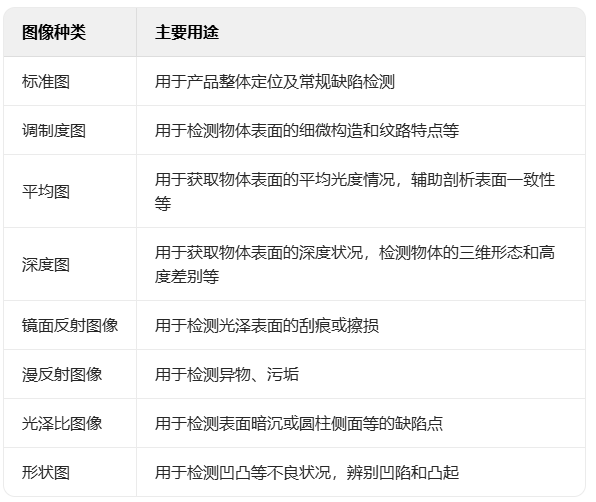

图4 图像适配用途

三、YOLO 在工业检测中的独特价值

1.多缺陷类型适应性

复杂缺陷识别：可同时检测凹坑、划痕、脏污、尺寸偏差等 10 余种缺陷，突破传统算法 “单一任务” 限制。

跨材料泛化：通过迁移学习，无需重新训练即可适配电子元件（如蓝膜电池）、光学玻璃等新材料。实验室计划通过东北大学表面缺陷数据库-轧带钢表面缺陷数据集NEU-DET进行预训练做迁移学习至定位销滚动面。

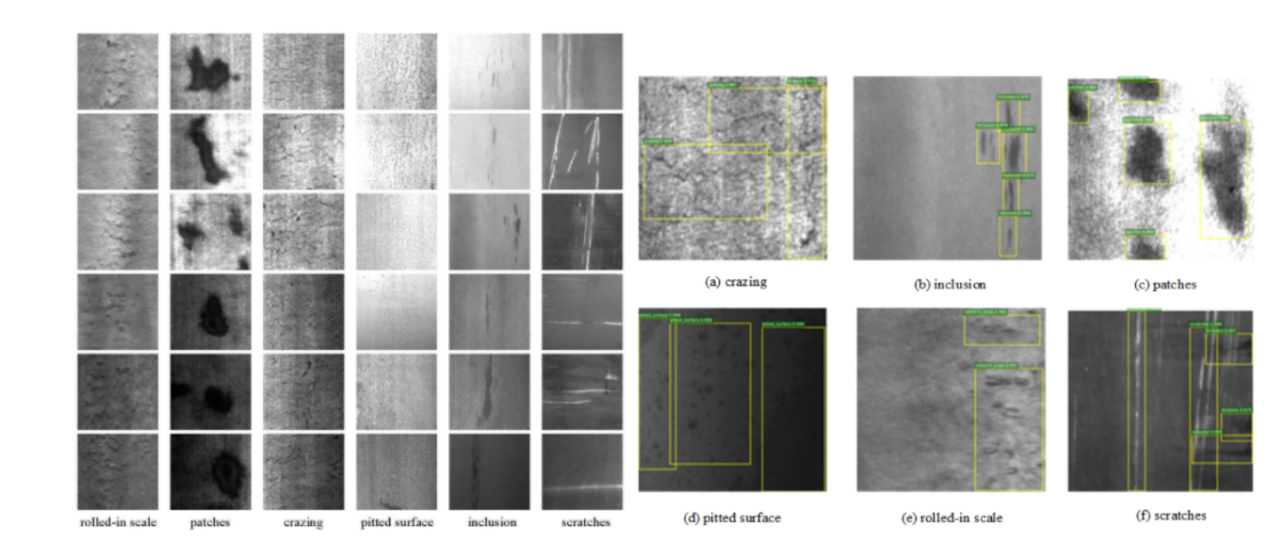

图5 轧带钢表面图像

图6 实验室定位销滚动面

2.多技术融合协同

与结构光结合：通过主动投影条纹结构光，利用三维形貌数据验证二维检测结果，将误检率极大降低，当 YOLO 检测到疑似缺陷时，结构光系统自动对该区域进行高精度三维扫描，确认缺陷深度。

与光度立体视觉结合：利用分区光源，生成深度图，反射率图等图像，增强缺陷对比度，提升模型对低对比度缺陷（如浅划痕）和高反光缺陷（金属表面）的识别能力。

总结：

YOLO 模型凭借高速、精准、灵活的特性，已成为工业缺陷检测的核心技术之一。实验室团队通过多模态数据融合、硬件协同优化，使其在反光金属、复杂曲面等场景中表现卓越。未来，随着 AI 技术的迭代与工业大数据的积累，缺陷检测将向“智能化” “自动化” “零误判”“全场景覆盖” 的目标迈进，为中国智造提供坚实的质量保障。
