三维动态建图与实时更新技术解析

在智能激光除草机器人领域，三维动态建图与实时更新技术是机器人在复杂农田环境中实现自主导航、精准作业的核心支撑。它通过实时感知环境、构建高精度三维地图并动态调整路径规划，赋予机器人“感知决策行动”的闭环能力。本文将从技术原理、实现路径、应用场景及挑战展望等角度，深入解析这一关键技术。

一、技术原理：从静态建模到动态感知的跨越

三维动态建图与传统静态建模的核心区别在于其实时性与适应性。其技术实现依赖于以下关键环节：

1. 高精度环境感知

2. SLAM算法驱动的动态建模

即时定位与地图构建（Simultaneous Localization and Mapping, SLAM）算法通过融合LiDAR数据、惯性测量单元（IMU）及轮速里程计信息，实时计算机器人的位置并更新地图。在农田场景中，SLAM需应对作物生长、地形变化等动态干扰，例如哈工大研发的除草机器人通过改进的多目标动态SLAM算法，实现了杂草与作物的实时区分与地图更新。

3. 增量式地图更新机制

    动态建图系统需持续对比新旧数据，识别环境变化（如新出现的障碍物、已清除的杂草区域），并更新地图。例如，华工科技与哈工大合作的除草机器人通过时间戳匹配与点云差分算法，仅更新局部区域数据，降低计算负载。

二、实现路径：硬件与算法的协同优化

1. 硬件架构设计

多模态传感器融合：

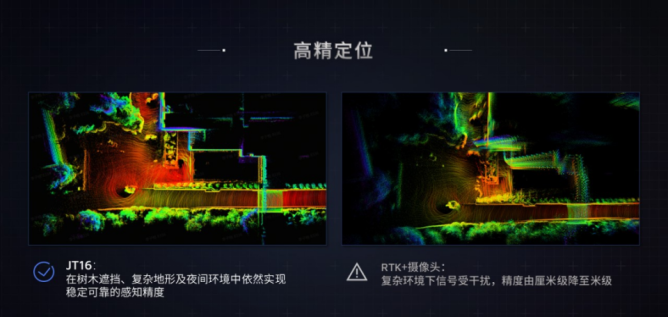

激光雷达（如禾赛JT16）与视觉摄像头、毫米波雷达协同工作。LiDAR提供精确三维结构信息，摄像头补充纹理与颜色数据，毫米波雷达增强雨雾环境下的可靠性。

边缘计算平台：

采用嵌入式GPU或FPGA芯片，在本地完成点云处理与地图更新。例如，MOVA 1000割草机器人搭载的AI处理器可实现每秒30帧的点云实时解析。

动态物体过滤：

通过运动一致性检测剔除移动障碍物（如飞鸟、农机）的干扰点云，保留静态环境特征。

自适应分辨率调整：

在作物密集区域提升点云采样率（如10cm网格），在空旷区域降低分辨率，平衡精度与计算效率。

语义分割增强：

结合深度学习模型（如PointNet++），对点云进行语义分类，区分作物、杂草、土壤等类别，为路径规划提供语义地图支持。

3. 实时性保障

分层数据处理：

将建图任务分为底层（点云滤波、特征提取）与高层（地图优化、路径规划），通过多线程并行处理缩短响应时间。

预测式更新：

基于卡尔曼滤波预测机器人运动轨迹，预加载可能区域的地图数据，减少实时建图延迟。

三、应用场景：农田作业的智能化实践

1. 动态障碍物避让

在玉米田中，机器人通过实时更新的三维地图检测突然出现的动物或农机，结合动态路径规划算法（如RRT）绕行避障，避让响应时间可缩短至0.2秒。

2. 自适应地形变化

针对雨后土壤塌陷或垄沟变形，系统通过点云高程分析自动调整行进路径，避免陷入泥泞区域。例如，黑龙江田间试验中，机器人成功应对了10cm内的地形起伏。

3. 作业效果闭环验证

除草后，机器人通过对比建图数据与预设目标区域，自动检测遗漏杂草并标记返工位置，实现“感知执行验证”闭环。

四、技术挑战与未来方向

1. 当前瓶颈

复杂环境干扰：

密集作物遮挡可能导致点云缺失，需结合多回波探测技术穿透植被层。

算力与功耗平衡：

实时建图对计算资源要求高，嵌入式设备常面临散热与续航压力。

2. 发展趋势

神经辐射场（NeRF）技术：

将深度学习与SLAM结合，通过隐式表示提升动态场景建模效率。

分布式建图系统：

多机器人协同作业时共享地图数据，例如通过5G网络实现农田全域实时建模。

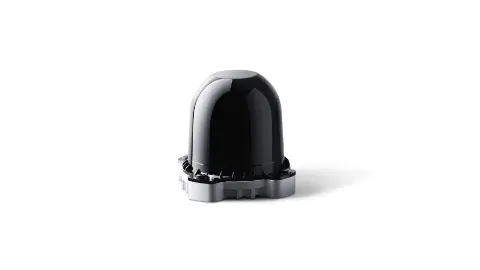

轻量化固态LiDAR：

禾赛JT系列等固态雷达的小型化设计（仅200g），为高密度部署提供可能。

结语

三维动态建图与实时更新技术，通过“感知建模决策”的闭环，让智能除草机器人具备了应对复杂农田环境的“智慧之眼”。随着传感器精度的提升与AI算法的进化，这一技术将推动农业机器人从“自动化”迈向“自主化”，为精准农业提供更高效的解决方案。
