惯性导航系统（IMU）

一、引言

惯性导航系统（Inertial Navigation System, INS）是一种基于惯性传感器的自主导航技术，它不依赖外部信号（如GPS、基站或视觉参考），仅通过测量载体的角速度和加速度来实时推算位置、速度和姿态。IMU（Inertial Measurement Unit，惯性测量单元）作为INS的核心组件，凭借其完全自主、高动态响应和短时高精度的特性，在无人机、自动驾驶、机器人、航天航海及虚拟现实等领域发挥着不可替代的作用。

二、IMU工作基本原理

IMU的核心传感器实时输出两类数据：

陀螺仪：测量载体坐标系（b_b系）下的三轴角速度 ω_b=[ω_x,ω_y,ω_z]ω_b=[ω_x,ω_y,ω_z]。

加速度计：测量载体坐标系下的三轴比力（Specific Force）f_b=[f_x,f_y,f_z]f_b=[f_x,f_y,f_z]，即非重力引起的加速度（实际测量值为 a^b=f^b+g^b，需分离重力）。

加速度计就像是一个"运动感知器"，它的核心原理其实特别简单——就是根据我们中学物理学的牛顿第二定律"力=质量×加速度"来工作的。你可以把它想象成一个小球装在弹簧上，当设备加速运动时，这个小球会因为惯性产生位移，传感器就通过测量这个位移来算出加速度。关于它的几个重要特点：

1.测量范围就像它的"量程表"，有的很灵敏（比如测手机转动的±2g），有的能测剧烈冲击（比如±200g）

2."零偏"就是说它有时候会"说谎"——明明没动却显示有加速度，这个需要校准。

3."噪声"就像它工作时发出的"杂音"，会影响测量精度，特别是在慢动作时。

4.最特别的是它永远能"感觉到"重力，就算放着不动也会显示-1g（就像总有个无形的手在往下拉），所以在导航计算时要先把这个重力影响减掉。

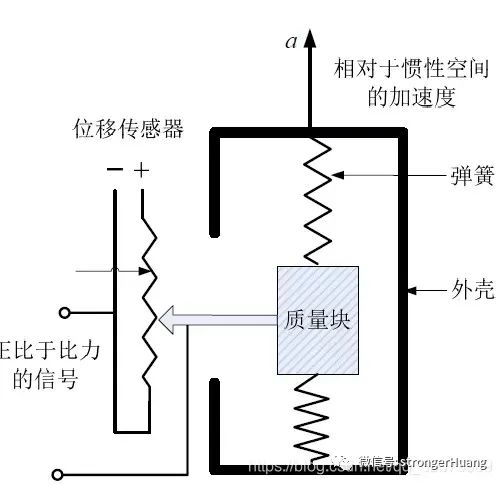

三轴加速度计

陀螺仪就像一个"旋转感知器"，它的工作原理可以类比一个人坐在旋转的椅子上，如果突然转起来，他会感觉到有股力量把他往外推 - 这就是科里奥利力，陀螺仪就是利用这个原理来测转动的。

现在常见的陀螺仪主要有三种：

MEMS陀螺仪（最常见）：就像手机里的小型"振动陀螺"，便宜但会慢慢"跑偏"（漂移）。

光纤陀螺（高端货）：用光在光纤里跑圈来测转动，特别精准，军用级设备爱用。

激光陀螺（顶级配置）：用激光在环形腔里转，几乎不会漂移，卫星和航天器上用的。

几个重要特点：

1."量程"就是它能测多快的旋转，从无人机慢悠悠的250度/秒，到导弹嗖嗖转的2000度/秒都能测

2."零偏稳定性"是说它有多容易"记错"位置，便宜的每小时能差10度，贵的军用级才差0.1度

3."随机游走"就像它偶尔会"抽风"，给出的数据会有点小跳变，这个误差会随着时间累积

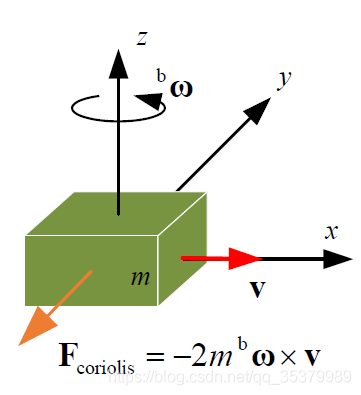

科里奥利力由来（v为速度，w为角速度）

三、IMU关键技术

IMU惯性导航系统的关键技术涉及传感器设计、误差补偿、算法优化和多传感器融合等多个方面，其核心在于解决"误差累积"这一根本性难题。以下是关键技术的系统梳理：

1. 高精度传感器技术

（1）惯性传感器进步

MEMS工艺革新：

1.采用硅晶圆级封装、真空密封技术降低噪声（如ST的LIS3MDL磁力计噪声密度降至40μg/√Hz）

2.三轴单片集成方案（如ADI的ADIS1647x系列）减少轴间对准误差

新型陀螺技术：

1.半球谐振陀螺（HRG）零偏稳定性<0.001°/h（航天级）

2.原子干涉陀螺（冷原子陀螺）理论精度可达10^-6°/h

（2）温度补偿技术

在线标定：通过内置温度传感器建立零偏/刻度因子的多项式补偿模型

主动温控：战术级IMU采用恒温槽维持±0.1℃波动

2. 初始对准与标定技术

（1）初始对准技术
        初始对准是惯性导航系统启动的关键环节，主要包括两个阶段：

1.粗对准阶段：利用重力矢量和地磁场矢量进行快速姿态估算，在静止条件下可在30秒内完成，姿态误差控制在1°以内。该方法通过解析式计算实现，计算量小但精度有限。

2.精对准阶段：采用卡尔曼滤波算法，通过处理IMU输出数据与外部参考信息（如GPS）的差值，实现动态条件下的精确对准。即使在移动基座（如行驶中的车辆）情况下，仍能达到0.1°的对准精度，但计算复杂度显著增加。

（2）标定方法
        为确保传感器精度，需定期进行标定：

1.六位置法标定：将IMU依次放置在6个正交方向（±X、±Y、±Z轴），通过最小二乘法求解加速度计的零偏、刻度因子和安装误差等参数。

2.角速率测试：使用高精度速率转台施加已知角速率，标定陀螺仪的刻度因子、G敏感度误差等参数。

3.自主标定技术：创新性地利用载体自身运动（如无人机执行8字飞行轨迹）产生的激励信号完成标定，无需额外设备，特别适合在野外或维护不便的场景使用。

3. 误差建模与补偿算法

（1）主要误差源

（2）随机误差处理

Allan方差分析：量化噪声特性（如量化零偏不稳定性指标）

时间序列建模：采用ARMA模型对随机游走进行预测补偿

4. 多源信息融合技术

（1）松耦合vs 紧耦合

（2）先进滤波算法

自适应卡尔曼滤波：动态调整噪声矩阵（如Sage-Husa自适应滤波）

因子图优化：适用于GNSS拒止环境（如Google Cartographer的IMU预积分）

深度学习辅助：LSTM网络预测IMU误差（实验室环境下漂移降低60%）

5. 特殊环境应对技术

（1）振动抑制技术

IMU在机械振动环境（如无人机、车辆、工业设备）中工作时，高频振动会严重影响传感器精度，尤其是陀螺仪的输出。为应对这一问题，通常采用“机械+算法”双重抑制方案：

机械隔振：在IMU安装底座加入橡胶阻尼器或主动隔振平台，有效滤除50Hz以上的高频振动能量，但会牺牲部分动态响应性能。

算法补偿：通过频域分析（如FFT）识别振动特征频率，建立振动噪声与陀螺输出的传递函数模型，实时扣除振动引起的干扰信号。例如，直升机旋翼振动（10-100Hz）可通过自适应陷波滤波器抑制。

（2）地磁干扰补偿技术

磁力计易受周围铁磁物质（如电机、钢结构）干扰，导致航向角误差。现代系统通过**“硬件冗余+软件校准”**解决：

多磁力计阵列：在载体不同位置部署多个磁力计，通过空间梯度检测干扰源方向（如四磁力计立方体阵列可定位干扰源位置）。

椭球拟合校准：采集多方向磁场数据后，用最小二乘法拟合椭球模型，补偿硬铁（固定偏置）和软铁（场畸变）误差。校准后航向精度可达0.5°以内（无干扰环境下）。

四、IMU应用场景

1. 航空航天与国防应用

（1）军用飞行器的高精度制导

在GPS被干扰或拒止环境下，IMU提供纯惯性制导能力。例如：

美国"战斧"巡航导弹采用环形激光陀螺IMU（RLG），惯性导航阶段误差<30米/分钟。

俄罗斯"伊斯坎德尔"导弹的MEMS-IMU通过温度补偿算法，零偏稳定性达0.01°/h。

战斗机/无人机导航：

F-35战机使用Honeywell的HGI-100光纤陀螺IMU，零偏<0.001°/h，在超机动（如60°攻角）时仍能保持姿态精度。

美军MQ-9"死神"无人机通过IMU+GPS紧耦合，实现2000km航程的<5m定位误差。

（2）航天器姿态与轨道控制

北斗导航卫星采用激光陀螺IMU（如法国iXblue的ASTRIX），姿态确定精度达0.001°（相当于100km轨道高度下35m的位置维持能力）。

哈勃望远镜通过IMU微调镜面方向，稳定指向精度达0.007角秒。

2. 自动驾驶与智能交通应用

（1）自动驾驶汽车的多源融合定位

特斯拉HW4.0的IMU（预计为ST的ASM330LHH）在隧道内提供3秒/0.3%距离的航位推算能力。

奔驰DRIVE PILOT系统通过IMU+轮速计+高精地图，实现60秒无GPS车道级保持。

（2）轨道交通安全监测

列车完整性检测：

中国"复兴号"在每节车厢部署IMU阵列（采样率200Hz），通过实时比对各单元加速度差异，可在0.5秒内识别脱钩异常。

上海地铁14号线采用IMU+轮轨里程计+漏波通信，隧道内定位误差<2m（无GPS条件下）。

3. 无人机与机器人应用

（1）消费级无人机姿态控制

大疆Mavic 3采用6轴IMU（ICM-42688-P）+双IMU冗余设计，实现：悬停姿态角误差<0.5°（风速10m/s条件下）

跌落保护：通过1000Hz采样检测自由落体，0.2秒内触发紧急制动。

（2）工业机器人精准运动控制

海康机器人SLAM-1000方案结合IMU（BMI088）与激光雷达，在汽车工厂实现：

8小时工作累计误差<1m

2cm级对接精度（通过QR码辅助校正）

五、未来发展趋势

（一）短期突破方向

当前消费级MEMS-IMU技术正迎来关键突破，预计未来2-3年内可实现陀螺零偏稳定性0.1°/h的商用化目标。这一进步将使智能手机、消费无人机等设备的自主导航能力提升至战术级水平。

（二）长期技术演进路径

芯片级集成创新：
采用Chiplet异构集成技术，将IMU传感器与AI加速器封装在同一芯片内，实现实时传感器误差补偿与智能滤波，预计可降低50%以上的计算延迟。

重力辅助导航突破：
新一代固态重力仪（灵敏度达1mGal）将弥补惯性导航的高度通道发散缺陷，通过重力异常图匹配实现无GPS条件下的三维定位，误差可控制在0.1%航程以内。

尖端性能标杆：
目前战术级IMU已取得重大突破，以霍尼韦尔HG4930为例：

陀螺零偏稳定性：0.0035°/h（相当于3万年累积误差1°）

纯惯性导航定位精度：＜1.8海里/小时（约3.3公里/小时）
这些突破为未来民用级设备性能提升提供了明确的技术路径。

六、总结

IMU惯性导航系统作为现代自主导航的核心技术，凭借其不依赖外部信号的独特优势，在军用、民用及新兴科技领域展现出不可替代的价值。IMU技术正推动形成"军用技术下沉-民用需求反哺"的良性循环，预计2030年将支撑全球超过5000亿美元的智能装备市场，成为中国"十四五"传感器攻关的核心突破口之一。随着误差控制技术持续突破和应用场景深度挖掘，IMU惯性导航系统将从"辅助定位"逐步升级为"全域自主导航基座"，成为智能时代不可或缺的基础设施。
