智能激光除草小车中激光光束的聚焦方式和聚焦透镜的选择技术科普

激光除草技术作为一种新兴的、环境友好的杂草控制方法，正受到越来越多的关注。与传统的化学除草和机械除草方式不同，激光除草利用高强度激光束精确地作用于杂草，通过破坏其细胞结构，达到抑制生长甚至死亡的目的。这项技术的核心在于如何有效地将激光能量传递到目标杂草，而激光光束的聚焦方式和聚焦透镜的选择在其中扮演着至关重要的角色。本文将深入探讨智能激光除草小车项目中激光光束的聚焦方式和聚焦透镜的选择，并阐述其重要性。

激光除草技术原理

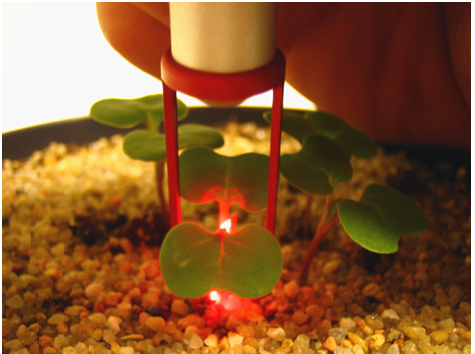

        激光除草的核心原理是利用高功率激光束产生的热效应来破坏植物细胞。当高强度的激光束照射到杂草表面时，植物组织中的水分会迅速吸收激光能量并转化为热能，导致细胞温度急剧升高。这种高温会破坏细胞膜的完整性，导致细胞内的蛋白质变性，最终使得植物组织失去活性，生长受到抑制，直至死亡。研究表明，针对杂草的生长点（如顶端分生组织）进行精确照射，可以更有效地阻止其再生。不同波长的激光对植物组织的破坏效果可能存在差异，例如，某些波长的激光更容易被叶绿素或水分吸收，从而更有效地破坏植物细胞。

激光光束的聚焦方式

        为了将激光能量有效地集中到目标杂草上，需要采用合适的聚焦方式。常见的激光光束聚焦方式包括使用单透镜聚焦、使用透镜组聚焦和使用反射镜聚焦。

(a) 使用单透镜聚焦

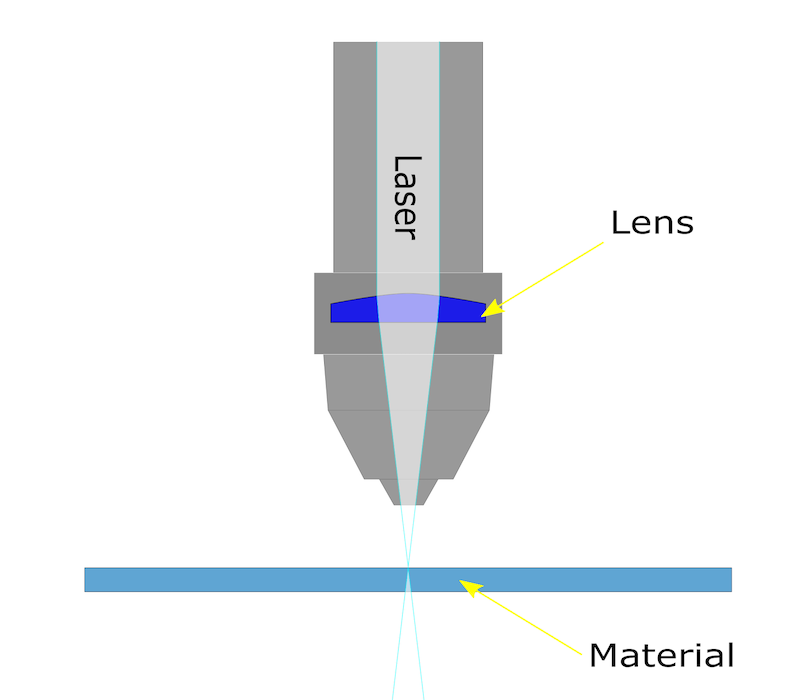

        使用单透镜聚焦是一种简单且常见的聚焦方法。通过选择具有特定焦距的透镜，可以将发散的激光束会聚成一个较小的光斑，从而提高光束的功率密度。单透镜聚焦的优点在于结构简单、成本相对较低，并且易于集成到系统中。然而，单透镜聚焦可能存在一定的像差，尤其是在需要非常小的光斑尺寸或较长的工作距离时，像差可能会影响聚焦效果。不同焦距的单透镜适用于不同的应用场景，短焦距透镜可以获得更小的光斑尺寸，但焦深较浅。

(b) 使用透镜组聚焦

        使用透镜组聚焦是指采用多个透镜组合来实现对激光束的聚焦。与单透镜相比，透镜组可以通过优化透镜之间的距离和每个透镜的参数，有效地减小像差，获得更小、更清晰的光斑，并提供更长的焦深。透镜组的设计可以根据具体的应用需求进行定制，例如，一些透镜组被设计用于在较大范围内保持光斑尺寸的均匀性。虽然透镜组的聚焦效果通常优于单透镜，但其结构也更复杂，成本更高。

(c) 使用反射镜聚焦

        使用反射镜聚焦是另一种重要的聚焦方法，尤其在高功率激光系统中更为常见。通过使用具有特定曲率的反射镜（如凹面镜或抛物面镜），可以将激光束反射并会聚到焦点上。反射镜聚焦的优点在于没有色差问题，并且能够承受更高的激光功率。此外，一些先进的激光系统还采用可变形反射镜，可以动态调整其曲率，从而实现对焦点的实时控制。然而，反射镜系统可能需要更精确的光路对准和维护。

(d) 不同聚焦方式的优缺点及其在除草应用中的适用性

        在智能激光除草小车项目中，选择哪种聚焦方式需要综合考虑激光器的类型、所需的功率密度、目标杂草的特性、小车的移动速度和工作效率要求以及成本等因素。

用于激光聚焦的不同类型的透镜

        在激光聚焦系统中，透镜的类型直接影响着光束的质量和聚焦效果。常见的用于激光聚焦的透镜类型包括平凸透镜、双凸透镜、弯月形透镜和非球面透镜。

(a) 平凸透镜 (Plano-Convex Lens)

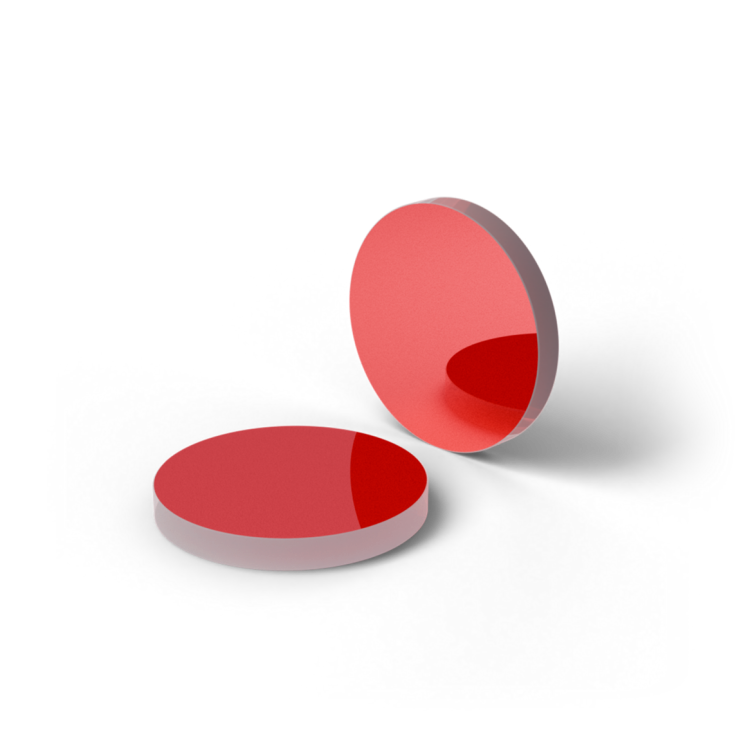

        平凸透镜的一面是平的，另一面是凸起的。它们通常用于将平行光束聚焦到一个点，或者将点光源发出的光束准直成平行光。平凸透镜的优点是设计简单，成本相对较低，并且在特定条件下可以提供良好的聚焦效果。为了最小化球差，当使用平凸透镜聚焦准直光束时，通常让光束入射到凸面。平凸透镜在激光系统中广泛应用，尤其是在需要将激光束聚焦到较小区域的场景中。

(b) 双凸透镜 (Bi-Convex Lens)

        双凸透镜的两面都是凸起的，并且通常具有相同的曲率半径。双凸透镜在物像距离相等或接近相等时，可以提供较好的成像质量，并能有效地减小球差、彗差和畸变。它们也常用于聚焦平行光束。与平凸透镜相比，双凸透镜在某些应用中可以提供更优异的光学性能。

(c) 弯月形透镜 (Meniscus Lens)

        弯月形透镜的一面是凸起的，另一面是凹陷的。根据其凸凹面的曲率差异，弯月形透镜可以是正透镜（中心厚边缘薄）或负透镜（中心薄边缘厚）。正弯月形透镜通常与其它透镜组合使用，以减小光学系统的像差，尤其是在需要较小的光斑尺寸和减少球差的应用中。在激光除草中，弯月形透镜有时被用于优化聚焦效果，以获得更精确的能量分布。

(d) 非球面透镜 (Aspheric Lens)

        非球面透镜的至少一个表面不是球面的一部分，其曲率半径随着离光轴的距离而变化。与球面透镜相比，非球面透镜可以更有效地校正球差，从而获得更小、更集中的光斑，并提高成像质量。这对于需要高精度聚焦的激光除草应用尤为重要。虽然非球面透镜的设计和制造通常比球面透镜更复杂和昂贵，但其卓越的性能使其在许多高端激光系统中成为首选。

(e) 不同类型透镜的特性分析

        不同类型的透镜在焦距、焦深、光斑大小和像差校正能力等方面表现出不同的特性，这些特性直接影响着其在智能激光除草小车项目中的适用性。

智能激光除草小车项目中聚焦透镜选择的关键因素

        在智能激光除草小车项目中选择聚焦透镜时，需要综合考虑以下关键因素，以确保除草效果和系统的整体性能。

(a) 所需的激光功率密度

        激光除草所需的功率密度取决于目标杂草的类型、大小和生长阶段。一般来说，较大的杂草或生长较成熟的杂草需要更高的能量或功率密度才能被有效破坏。研究表明，单子叶植物可能比双子叶植物需要更高的激光剂量才能达到相同的破坏效果。为了实现对杂草顶端分生组织或维管束组织的不可逆损伤，必须确保激光束能够提供足够的功率密度。聚焦透镜的选择与所需的功率密度密切相关。对于给定的激光输出功率，焦距较短的透镜会产生更小的光斑尺寸，从而实现更高的功率密度。因此，在选择透镜时，需要根据目标杂草的特性和激光器的功率来确定合适的焦距。

(b) 除草的目标植物类型和大小

        不同的杂草种类和大小可能需要不同的激光参数和聚焦特性。杂草的大小会影响所需激光束的光斑尺寸。较大的杂草可能需要稍大的光斑来确保足够的能量传递，而非常小的杂草则可能需要非常聚焦的光束以实现精确打击。此外，杂草的形态和生长习性也会影响聚焦方式和透镜的选择。例如，对于叶片茂密的杂草，可能需要穿透性更强的光束。理想的激光除草系统应能适应多种杂草种类和大小，这可能需要具备调整激光功率、照射时间甚至更换聚焦透镜或调整聚焦方式的能力。

(c) 小车的移动速度和工作效率要求

        智能激光除草小车的移动速度直接影响激光束在每个杂草上的停留时间（dwell time）。较高的移动速度意味着更短的停留时间，因此需要更快、更高效的激光能量传递。所需的工作效率（单位时间内清除的杂草数量）将影响激光器的功率选择以及小车上激光发射器的数量。聚焦透镜的选择也应考虑到小车的运行速度。透镜需要提供合适的光斑尺寸和焦深，以确保在小车以一定速度移动时，仍能有效地清除杂草。较长的焦深可能有助于适应因地面不平而导致的与杂草距离的微小变化。

(d) 成本和耐用性

        聚焦透镜的成本是智能激光除草小车项目的重要考虑因素。非球面透镜和复杂的透镜组通常比简单的球面透镜更昂贵。在农业环境中，灰尘、湿气和振动是不可避免的因素，因此透镜的耐用性至关重要。选择具有坚固涂层和由耐用材料制成的透镜可以延长其使用寿命并减少更换频率。在透镜的性能和成本之间需要进行权衡。虽然高性能透镜（如非球面透镜）可能提供更好的聚焦和除草效果，但整体系统成本需要在项目预算和投资回报的背景下进行评估。

聚焦方式和聚焦透镜选择对除草效果的影响研究

(a) 研究论文分析

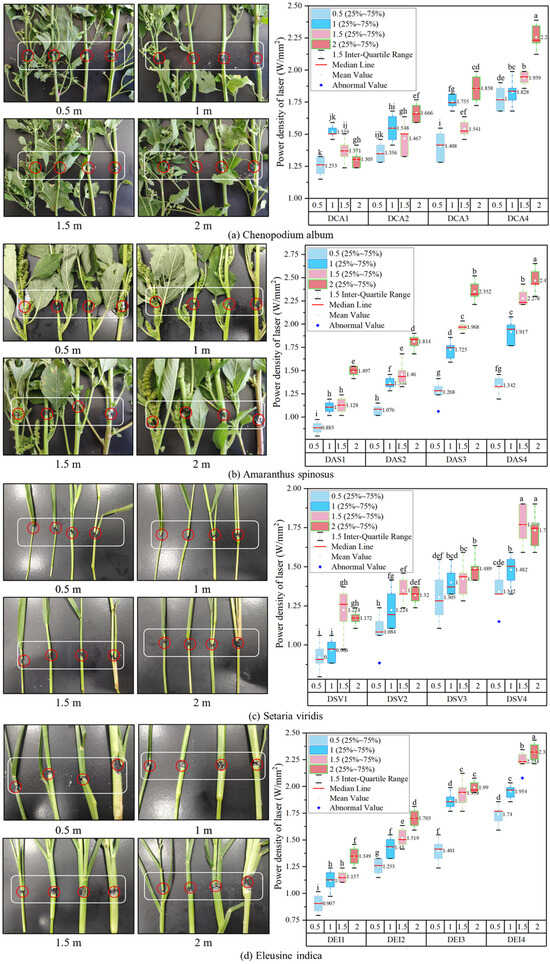

        多项研究已经探讨了不同激光波长、功率密度和聚焦方式对各种杂草的除草效果。研究结果普遍表明，精确瞄准杂草的顶端分生组织对于实现致命效果至关重要，这强调了准确聚焦的重要性。一些研究比较了不同类型的激光器（如CO激光器、光纤激光器和二极管激光器）在杂草控制方面的相对有效性。此外，还有研究关注激光剂量（能量密度）与不同生长阶段杂草的生物效应之间的关系。一些研究报告中也提到了特定聚焦透镜或光学系统的使用及其对实验结果的影响。例如，一项研究使用了带有G-透镜的二极管激光器来聚焦光束 。这些研究为理解激光除草的最佳参数提供了宝贵的见解。

(b) 案例分析

        现有的智能激光除草机器人项目为不同聚焦方式和透镜选择的实际应用提供了案例分析。例如，Carbon Robotics 的LaserWeeder G 利用视觉引导的激光器以亚毫米级的精度摧毁杂草。该系统配备了多个二极管激光器和高分辨率摄像头，并采用先进的人工智能算法来识别杂草。另一项研究中开发的自主机器人采用二极管激光器进行除草，并利用深度学习进行杂草检测。这些案例分析表明，二极管激光器配合特定的聚焦光学器件，可以有效地用于针对小型杂草的精确除草。而对于需要更高功率的应用，则可能采用更强大的激光器和基于反射镜的传输系统。对这些机器人的性能（如除草精度、速度和效率）的分析，有助于了解聚焦方式和透镜选择对系统整体效果的影响。

结论

        智能激光除草小车项目中激光光束的聚焦方式和聚焦透镜的选择是影响除草效果的关键技术环节。选择合适的聚焦方式和透镜需要综合考虑激光器的类型、所需的功率密度、目标杂草的特性、小车的移动速度和工作效率要求以及成本和耐用性等多种因素。单透镜聚焦、透镜组聚焦和反射镜聚焦各有优缺点，适用于不同的应用场景。平凸透镜、双凸透镜、弯月形透镜和非球面透镜等不同类型的透镜在焦距、焦深、光斑大小和像差校正能力方面存在差异，需要根据具体需求进行选择。

        现有的研究和案例分析为我们提供了宝贵的经验和数据，但该领域仍在不断发展。未来，随着更高效激光器和更先进聚焦技术（如自适应光学）的发展，以及人工智能驱动的杂草识别系统的不断完善，智能激光除草机器人的性能将得到进一步提升，为实现可持续和高效的农业生产做出更大的贡献。
