智能激光除草小车中的相机畸变校正：基于OpenCV的技术科普

   智能激光除草小车作为一种新兴的农业技术，通过精确识别并摧毁杂草，能够显著减少对化学农药的依赖，从而推动可持续农业的发展。在这项技术中，机器视觉系统扮演着至关重要的角色，它需要能够实时检测和精确定位田地中的杂草，为后续的激光精确瞄准提供准确的目标信息。然而，在实际应用中，视觉感知可能会受到多种因素的影响，例如环境光照的变化、物体之间的相互遮挡，以及相机自身成像过程中产生的缺陷。本文将重点探讨由相机本身特性引起的图像畸变问题，特别是当智能激光除草小车使用广角镜头来获取更大范围的视野时，这种畸变会更加显著。

引言：智能激光除草的视觉感知挑战

  智能激光除草技术代表了现代农业发展的一个重要方向，其核心理念是通过高度精确地识别并利用激光能量摧毁杂草，从而在不损害农作物和环境的前提下实现高效的杂草管理。这项技术的有效性很大程度上依赖于其视觉感知系统的性能。机器视觉不仅需要能够准确地检测出杂草的存在，还要能够精确地确定杂草在图像中的位置，以便引导激光发射器对目标进行精确打击。在实际的农业环境中，视觉感知系统面临着诸多挑战。例如，自然光照条件会随着时间和天气而变化，这可能影响图像的质量和算法的识别精度。此外，农作物和杂草的生长形态各异，相互之间可能存在遮挡，进一步增加了视觉识别的难度。更重要的是，用于捕捉图像的相机本身可能存在一些成像缺陷，这些缺陷会导致图像中的物体形状和位置与真实世界产生偏差。因此，为了确保智能激光除草小车的有效性和可靠性，必须克服这些视觉感知上的挑战。

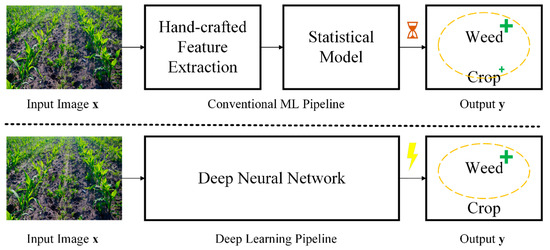

   视觉感知的准确性直接关系到激光除草机器人的工作效率。如果机器人无法准确地“看到”杂草并精确定位它们，那么它可能会错过目标、误伤农作物，或者在错误的区域浪费激光能量。因此，提升视觉感知系统的准确性是确保机器人高效除草的关键。此外，人工智能和机器学习技术在杂草识别系统中扮演着越来越重要的角色。这些算法通常需要基于大量的图像数据进行训练，而相机产生的图像畸变会降低这些算法的性能。例如，如果训练图像或机器人实际采集的图像存在明显的畸变，那么训练好的模型可能无法准确识别真实场景中的杂草。因此，校正相机畸变对于提高基于人工智能的杂草识别系统的准确性至关重要。

相机畸变：广角镜头带来的图像变形

   相机畸变是指相机成像过程中产生的图像几何变形，导致图像中的物体形状和尺寸与真实世界中的物体产生差异。这种变形并非由透视关系引起，而是由于相机镜头的光学特性造成的。在智能激光除草小车项目中，为了能够覆盖更广阔的田地范围，通常会选用广角镜头。然而，广角镜头由于其设计特性，更容易产生较为显著的图像畸变。

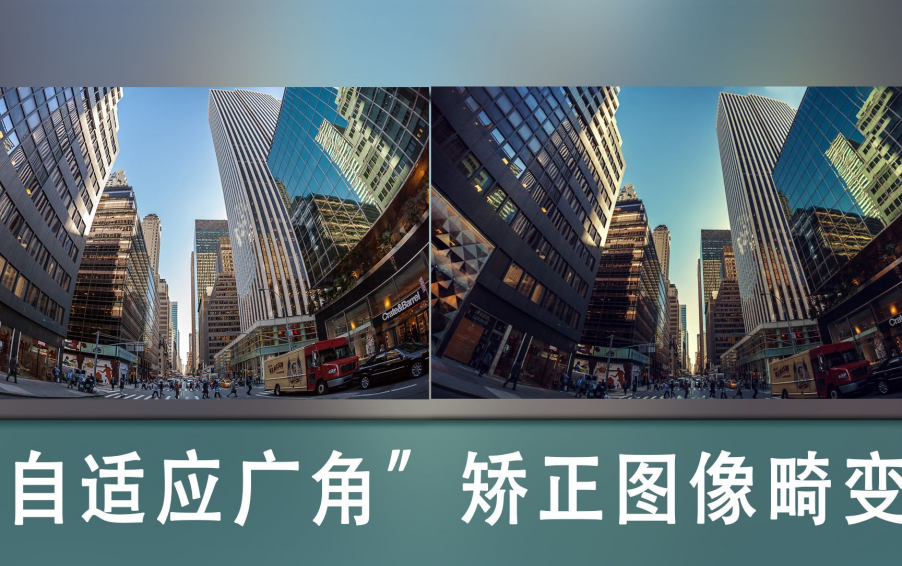

   广角镜头常见的畸变类型主要包括桶形畸变和枕形畸变。桶形畸变是指图像中心区域的放大率高于边缘区域，导致图像中的直线向外弯曲，看起来像一个桶的形状。这种畸变在视野较广的镜头中尤为常见。相反，枕形畸变是指图像边缘区域的放大率高于中心区域，导致图像中的直线向内弯曲，形状如同一个枕头。虽然广角镜头主要表现为桶形畸变，但在某些情况下也可能出现枕形畸变。除了这两种主要的径向畸变外，还存在切向畸变，例如薄透镜畸变，但对于高质量的广角镜头而言，径向畸变通常是影响最大的因素。因此，理解广角镜头产生的特定畸变类型和程度，对于选择和应用合适的OpenCV校正方法至关重要。

   在激光除草机器人中采用广角镜头是为了获取更大的视野，从而提高机器人一次能够监测的范围，这对于提升除草效率是有益的。然而，这种广阔视野的代价往往是图像畸变的增加。广角镜头的固有光学设计使得光线在通过镜头时会发生非线性的折射，尤其是在图像的边缘区域，这种非线性更加明显，从而导致了图像的变形。因此，在利用广角镜头带来的便利性的同时，也必须正视其带来的图像畸变问题，并采取相应的校正措施。

OpenCV库在相机校准与畸变校正中的应用

       OpenCV（Open Source Computer Vision Library）是一个广泛应用于计算机视觉领域的开源库。它提供了丰富的模块和函数，涵盖了图像处理、模式识别、目标跟踪、机器学习等多个方面。尤其值得一提的是，OpenCV库中包含了强大的相机校准（camera calibration）和图像畸变校正（image distortion correction）模块，可以有效地解决由相机镜头引起的图像变形问题。OpenCV库的易用性、高效性以及完善的文档支持，使其成为开发智能机器人视觉系统的理想选择。开发者可以利用OpenCV提供的函数，快速实现复杂的相机校准和图像去畸变流程，从而专注于机器人整体功能的开发。

       OpenCV提供了一整套完善的工具，可以简化激光除草机器人中相机校准和畸变校正的开发流程。开发者无需从零开始实现复杂的数学算法，而是可以直接调用OpenCV预先构建好的函数来完成这些任务。这不仅可以节省大量的开发时间和精力，还可以降低开发难度，使得团队能够将更多的精力投入到机器人其他关键功能的研发上。此外，OpenCV拥有详尽的官方文档和庞大的用户社区。这意味着当开发者在实施畸变校正的过程中遇到任何问题时，都可以方便地查阅文档或向社区寻求帮助，从而更快速地找到解决方案，确保项目能够顺利进行。

相机校准的原理与OpenCV实现

   相机校准是图像畸变校正的关键步骤。其主要目标是获取相机的内部参数（例如焦距、主点坐标）以及描述镜头畸变特性的畸变系数。只有准确地获取这些参数，才能有效地对图像进行去畸变处理。

标定板与数据采集

   相机校准通常需要使用一个已知几何尺寸的标定板（calibration pattern），例如棋盘格图案。棋盘格图案由黑白相间的方块组成，其精确的尺寸和角点位置是进行有效校准的关键。在进行相机校准时，需要从不同角度、不同姿态拍摄多张标定板的图像，以充分覆盖相机成像范围。拍摄的图像越多，覆盖的角度和姿态越广，校准结果通常会越准确。

   相机校准的准确性直接取决于标定图像的质量和多样性。如果标定图像模糊不清、光照不足，或者拍摄的角度和位置不够全面，那么计算得到的相机参数和畸变系数的准确性就会受到影响，最终导致畸变校正的效果不佳。因此，在进行标定图像采集时，务必保证标定板图案清晰可见，光照均匀，并且从多个不同的角度和距离进行拍摄，以确保获得高质量的校准数据。

角点检测

   在获取标定板图像后，下一步是检测图像中的角点。OpenCV库提供了函数 cv2.findChessboardCorners()，可以自动检测标定板图像中的角点。该函数通过分析图像中像素强度的变化，能够精确定位棋盘格图案中每个角点的位置。角点检测的准确性对于后续相机参数的计算至关重要。如果角点位置检测不准确，将会直接影响最终的校准结果。

   准确的角点检测是实现精确相机校准的基础。如果角点检测算法无法准确识别棋盘格图案的角点，那么后续计算相机参数的过程就会出错，导致最终的畸变模型不准确，无法实现有效的图像校正。因此，在实际应用中，需要关注图像的质量，例如避免图像模糊、保证足够的光照，以提高角点检测的成功率和准确性。

相机内外参数计算

   一旦检测到标定板图像中的角点，就可以使用OpenCV库提供的函数 cv2.calibrateCamera() 计算相机的内参矩阵（camera matrix）和畸变系数（distortion coefficients）。内参矩阵描述了相机的固有属性，例如镜头的焦距、主点坐标（图像中心在传感器上的位置）以及像素的纵横比。畸变系数则描述了镜头的畸变模型，包括径向畸变（例如桶形畸变和枕形畸变）和切向畸变。cv2.calibrateCamera() 函数利用检测到的角点信息，通过复杂的数学模型估计出这些相机参数和畸变系数。这些估计的准确性很大程度上取决于输入的角点数据的质量。

       cv2.calibrateCamera() 函数使用复杂的数学模型来估计相机的内部参数和畸变系数，这些模型基于在不同视角下观察到的标定板角点的对应关系。输入数据的质量越高，例如角点检测越准确，标定图像的覆盖范围越广，那么优化算法就越能准确地估计出真实的相机参数和畸变系数。这些参数对于后续的图像去畸变至关重要。

图像畸变校正的原理与OpenCV实现

   图像畸变校正的目的是利用在相机校准阶段获得的相机内参矩阵和畸变系数，将原始的畸变图像转换为无畸变的图像，使其更符合真实世界的几何形状。

畸变系数的应用

   畸变系数用于描述图像中像素点由于镜头畸变而产生的偏移量。在图像校正过程中，需要根据这些畸变系数，将原始畸变图像中的每个像素点移动到其在无畸变图像中的正确位置。这个过程本质上是对图像像素坐标进行调整，以消除或减小镜头畸变的影响。

图像去畸变方法

       OpenCV库提供了两个主要的函数用于执行图像去畸变：cv2.undistort() 和 cv2.remap()。cv2.undistort() 是一个更直接的去畸变函数，它直接使用相机内参矩阵和畸变系数对输入的畸变图像进行校正，生成去畸变后的图像。而 cv2.remap() 函数则更灵活。它首先基于校准参数计算出一个映射矩阵（mapping matrix），该矩阵描述了原始图像中每个像素点应该映射到去畸变图像中的哪个位置。然后，cv2.remap() 函数根据这个映射矩阵，将原始图像的像素值重新映射到新的位置，从而实现图像的去畸变。虽然 cv2.undistort() 和 cv2.remap() 都可以实现图像去畸变的目标，但 cv2.remap() 提供了更多的控制和灵活性，尤其是在需要进行更复杂的图像变换时。

   虽然cv2.undistort() 对于基本的畸变校正来说更加简单易用，但cv2.remap() 提供了更高级的功能。例如，开发者可以自定义映射矩阵，将畸变校正与其他图像变换（如旋转、缩放）结合起来。这在一些更复杂的机器人视觉应用中可能非常有用。

畸变校正在智能激光除草中的关键作用

   在智能激光除草小车项目中，对相机图像进行畸变校正至关重要。未经校正的畸变会对杂草的检测、定位以及最终的激光精确瞄准造成显著的影响。

未经校正的图像畸变会导致图像中杂草的形状和尺寸失真。这对于依赖形状和尺寸特征进行杂草识别的算法来说是一个巨大的挑战，可能导致算法的识别性能显著下降。尤其是在图像的边缘区域，由于畸变通常更为严重，这可能会导致边缘区域的杂草难以被正确检测出来。此外，图像畸变还会导致图像中杂草的像素坐标与其实际物理位置之间存在偏差。这种定位误差会直接影响激光瞄准的精度，使得激光束无法准确地照射到目标杂草上。

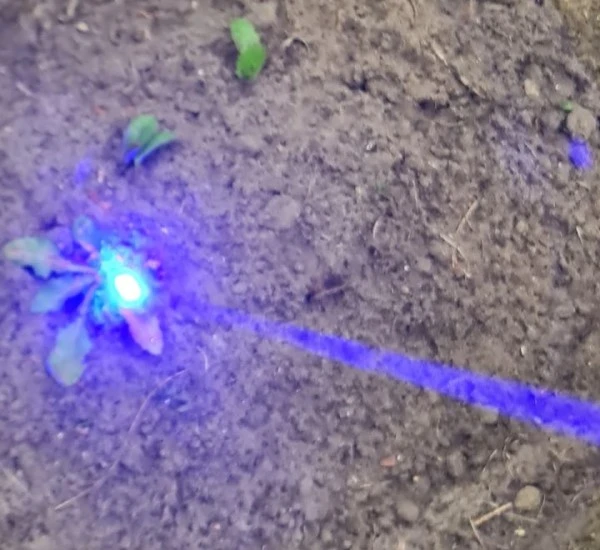

激光除草需要将高能量的激光束精确地照射到杂草的关键部位，例如生长点，才能达到最佳的除草效果。如果由于相机畸变导致杂草定位不准确，那么激光束就可能偏离目标，导致激光能量浪费，除草效果不佳，甚至可能误伤附近的农作物。因此，准确的杂草检测和定位是激光除草成功的关键，而未校正的相机畸变会严重影响这些过程的准确性。

   对于激光除草机器人而言，准确的杂草检测和定位至关重要。未经校正的相机畸变会直接破坏这些过程的准确性。如果机器人无法准确地识别和定位杂草，那么它的除草效率将会大打折扣，甚至可能对农作物造成损害。此外，由于广角镜头通常在图像边缘区域产生更大的畸变，因此位于图像边缘的杂草更容易受到形状和位置上的扭曲，这使得它们更难以被检测和精确瞄准。

OpenCV用于相机畸变校正的优势

   使用OpenCV库进行相机畸变校正具有诸多优势，使其成为智能激光除草小车项目的理想选择。

易用性： OpenCV提供了简洁明了的应用程序接口（API）和丰富的函数，使得相机校准和图像畸变校正的实现过程相对容易。开发者可以快速上手并将其集成到项目中。

高效性： OpenCV库经过了高度优化，能够高效地处理图像数据，这对于需要实时图像处理的智能机器人系统至关重要。快速的畸变校正处理可以保证机器人能够及时地做出决策并执行除草操作。

丰富的函数库： OpenCV不仅提供了用于相机校准和畸变校正的专用函数，还包含了各种其他图像处理和计算机视觉算法。这为开发者构建完整的视觉系统提供了便利，例如可以利用OpenCV的其他模块进行图像预处理、特征提取和目标识别等。

跨平台性： OpenCV可以在多种操作系统和硬件平台上运行，包括常见的桌面操作系统（如Windows、Linux、macOS）以及嵌入式平台（如树莓派、NVIDIA Jetson）。这种跨平台的兼容性为机器人系统的部署提供了极大的灵活性。

开源免费： OpenCV是一个开源库，可以免费使用，这大大降低了项目的开发成本。同时，开源的特性也意味着开发者可以根据自己的需求进行定制和扩展。

       OpenCV的高效性对于需要实时处理图像的激光除草机器人至关重要。机器人需要在移动过程中快速分析摄像头捕捉的图像，识别杂草并计算出激光发射的最佳时机和位置。OpenCV优化的算法能够确保畸变校正过程不会成为系统性能的瓶颈，从而保证机器人的实时性和效率。

实际应用中可能遇到的挑战及应对策略

   在将OpenCV应用于智能激光除草小车项目的相机畸变校正过程中，可能会遇到一些实际的挑战。

标定板角点检测的准确性： 光照不均匀、标定板表面污损或部分遮挡等因素可能会影响cv2.findChessboardCorners() 函数检测角点的准确性。

应对策略： 为了提高角点检测的鲁棒性，应尽量在光照良好且均匀的环境下进行标定图像采集，并定期清洁标定板。此外，可以尝试使用图像预处理技术，例如调整图像的对比度和亮度，或者进行噪声去除，以改善角点检测的效果。

校准数据的可靠性： 如果在相机校准过程中采集的标定板图像数量不足，或者图像未能充分覆盖相机的整个视野范围，可能会导致计算得到的相机参数和畸变系数不够准确。

应对策略： 为了获得更可靠的校准结果，需要采集足够多的标定板图像，并确保这些图像涵盖了相机在实际工作时可能遇到的各种角度和姿态。完成校准后，可以通过计算重投影误差等指标来评估校准结果的准确性。

畸变校正的计算成本： 对于高分辨率的图像，执行畸变校正可能会消耗一定的计算资源，尤其是在计算能力有限的嵌入式平台上。

应对策略： 在资源受限的情况下，可以考虑对原始图像进行降采样，降低图像的分辨率，然后再进行畸变校正。此外，也可以尝试选择计算效率更高的去畸变算法，以减少计算负担。

相机参数的稳定性： 相机在使用过程中，由于环境温度变化、机械震动等因素的影响，其内部参数可能会发生微小的变化，这会导致之前校准得到的参数不再完全准确。

应对策略： 为了保证畸变校正的长期有效性，建议定期对相机进行重校准，尤其是在机器人经历了较大的环境变化或机械冲击后。

对于移动机器人来说，计算资源往往是有限的。因此，畸变校正的计算成本需要仔细考虑。激光除草机器人通常依赖电池供电，并且可能配备的是性能相对较低的嵌入式处理器。高效的畸变校正过程可以避免过度消耗电池电量或显著降低机器人的运行速度。

总结与展望

   本文详细介绍了在智能激光除草小车项目中使用OpenCV库进行相机畸变校正的技术。通过对相机畸变，特别是广角镜头带来的桶形和枕形畸变的分析，阐述了相机校准和图像去畸变的基本原理以及在OpenCV中的实现步骤。重点强调了畸变校正在提高杂草检测、定位和激光精确瞄准方面的重要性，并总结了使用OpenCV进行畸变校正的优势以及实际应用中可能遇到的挑战和应对策略。未来，随着计算机视觉和机器人技术的不断发展，可以期待更鲁棒、更高效的相机校准和畸变校正方法被应用于智能农业机器人中，进一步提升其性能和可靠性，为实现精准农业和可持续农业做出更大的贡献。
