智能激光除草小车中高速数字振镜的精确控制技术

农业中的杂草控制一直是一个重要的挑战。传统的化学除草剂和人工除草方法存在诸多局限，包括对环境的潜在危害、高昂的劳动力成本以及可能对农作物造成的损害。随着对有机和可持续农业需求的日益增长，寻找传统除草方法的替代方案变得越来越重要。激光除草技术作为一种精准且环保的解决方案应运而生。这项技术能够将能量精确地传递到杂草，而不干扰土壤或损害附近的农作物。激光除草与精准农业的理念高度契合，旨在最大限度地提高效率并最大限度地减少对环境的影响。要使智能激光除草机器人高效工作，准确控制激光束至关重要。激光需要精确地瞄准目标杂草，通常是细小的幼苗，并且需要快速移动以最大限度地提高除草效率。激光束控制系统的速度和精度直接影响机器人的除草速率和准确性，这是衡量其性能的关键指标。

高速数字振镜是实现激光束精确和快速偏转的关键组件。振镜是一种机电设备，它利用电流控制镜子来偏转激光束。振镜的核心是将电信号转换为镜子的精确机械旋转。一个典型的高速数字振镜包含以下关键部分：

● 定子(Stator): 包含产生磁场的永磁体。

● 转子(Rotor): 包括一个线圈和安装在旋转轴上的镜子。为了实现高速，通常优选动磁式设计（磁体位于转子上，线圈位于定子上），因为其惯性较低。

● 镜子(Mirrors): 通常使用两面镜子（用于控制X轴和Y轴），它们在激光波长下具有高反射率。

● 检测传感器(Detection Sensor) (位置编码器): 提供关于镜子实际位置的反馈。常见的类型包括光学编码器（使用光和码盘或光栅）和电容式传感器。数字振镜通常使用光栅尺来实现高精度。

   振镜电机对控制信号的响应非常迅速，使得镜子能够快速枢转并准确地将激光束导向目标杂草的位置。与模拟系统相比，数字控制可以更好地抑制环境干扰。高速数字振镜针对速度和精度进行了优化，这对于快速瞄准田间多个杂草至关重要。

图1：振镜的工作原理

   步进控制是实现激光光斑精确移动的关键技术。通过步进控制，将期望的移动到目标位置的操作分解为一系列微小且离散的步进或增量。这种方法允许对激光光斑进行精确的增量式移动，确保准确瞄准单个杂草。机器人视觉系统识别出的目标杂草位置被转化为一系列离散的步进指令。控制系统计算出将激光光斑从当前位置移动到目标坐标所需的步数和每步的大小。这些步进指令（数字信号）被发送到振镜的控制电子设备，以驱动电机并实现镜子的增量式和受控运动。数字振镜专门设计用于准确接收和执行这些数字步进指令。数字控制实现了对振镜运动的精细控制，从而实现了高定位精度。

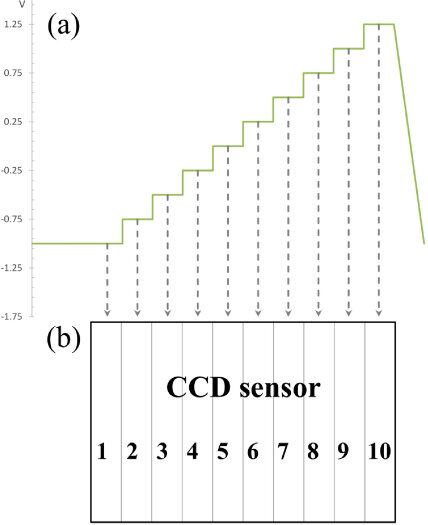

图2：振镜的步进控制信号波形

   位置反馈在确保激光光斑以高精度到达目标杂草方面起着至关重要的作用。反馈对于补偿任何与指令位置的误差或偏差至关重要，从而确保激光击中目标。常见的位置反馈机制包括：

● 光学编码器(Optical Encoders): 这些编码器使用光源、附着在振镜轴上的图案化圆盘（码盘或光栅）和光电探测器来生成指示角度位置的信号。增量式编码器跟踪相对运动，而绝对式编码器提供绝对位置。数字振镜通常使用光栅编码器来实现高分辨率和高精度。

● 电容式传感器(Capacitive Sensors): 这些传感器测量动板和定板之间电容的变化来确定位置。

   这些传感器持续监测振镜镜头的实际角度位置。反馈信号（在高速数字振镜中通常是数字信号）被发送到控制系统，与指令位置进行实时比较。控制系统使用这种比较来计算误差并生成校正信号，以调整振镜的运动，确保激光光斑准确到达目标杂草。这种闭环控制对于高精度和高响应性至关重要。实时反馈和校正机制对于实现有效激光除草所需的亚毫米级精度至关重要。

图3：振镜控制系统框图

   控制系统充当振镜的“大脑”，集成了步进控制指令（期望位置）和位置反馈数据（实际位置）。控制系统使用算法（例如PID控制）来处理反馈信号，将其与指令位置进行比较，并生成校正信号（电压或电流）到振镜电机。先进的数字控制系统可以采用更复杂的算法来提高性能。这种闭环控制系统确保激光光斑准确且快速地移动到目标杂草位置，最大限度地减少过冲和稳定时间，从而实现高效除草。步进控制和位置反馈之间的协同作用使得智能激光除草所需的高精度和快速激光光斑移动成为可能。

  在智能激光除草小车项目中，高速数字振镜技术得到了实际应用和研究。例如，一些研究展示了如何将这些技术集成到自主移动机器人中，以实现对田间杂草的精确识别和清除。这些技术协同工作，以应对不同场景下的高效精准除草，包括不同大小、密度和作物类型的杂草。一些机器人利用人工智能和机器视觉来识别杂草，然后再用激光瞄准它们。根据应用的不同，可以使用不同类型的激光器（CO2、光纤、蓝色）和功率水平。将高速数字振镜与人工智能驱动的视觉系统相结合，正在推动高度自动化和高效的激光除草机器人的发展。

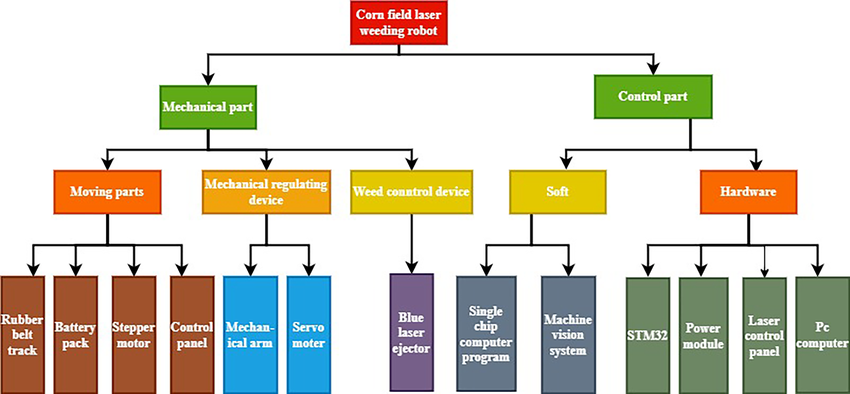

图4：激光除草机器人系统架构

   高速数字振镜相对于其他激光束控制方法具有显著的优势。与其他潜在的激光束控制方法（例如机械扫描平台、用于光束转向的其他类型的镜子或透镜）相比，振镜在扫描速度、定位精度和灵活性方面表现出色。振镜能够快速地将激光束移动到目标区域，从而实现高除草率。反馈机制确保即使在高速下也能精确定位杂草。振镜可以被编程以遵循复杂的扫描模式，从而适应不同的田间条件和杂草分布。虽然扫描区域受到场镜的限制，但快速且精确地控制激光束运动的能力使得高速数字振镜成为智能激光除草动态需求的首选。

   总而言之，高速数字振镜及其步进控制和位置反馈机制在实现智能激光除草机器人的精度和效率方面发挥着关键作用。这些技术协同工作，确保激光光斑能够快速准确地移动到目标杂草位置，从而最大限度地减少对环境的影响并提高农业生产的可持续性。未来的趋势包括进一步提高振镜的速度和精度，将其与更先进的人工智能算法相结合以改进杂草检测和目标识别，以及这项技术在可持续农业中更广泛的应用前景。
