摘要

  同步定位与地图构建（Simultaneous Localization and Mapping，简称SLAM）是机器人学、计算机视觉和增强现实等领域的核心技术。本文系统介绍了SLAM技术的基本原理、发展历程、主要算法分类以及典型应用场景，并探讨了该技术面临的挑战与未来发展趋势。通过本文的科普性阐述，读者能够对SLAM技术形成全面而清晰的认识。

关键词：SLAM；机器人定位；环境建图；传感器融合；计算机视觉

1. 引言

  在未知环境中，机器人或智能系统如何确定自身位置并同时构建环境地图是一个基础而关键的问题。同步定位与地图构建（SLAM）技术正是为解决这一问题而发展起来的。SLAM技术使移动机器人、无人机、自动驾驶汽车等智能系统能够在没有先验环境信息的情况下自主导航，具有重要的理论意义和广泛的应用价值。

SLAM问题最早由Smith、Self和Cheeseman于1986年在机器人领域提出，经过三十多年的发展，已经从理论研究走向实际应用。随着传感器技术的进步和计算能力的提升，SLAM技术正迎来快速发展期，并在多个领域展现出巨大的应用潜力。

2. SLAM技术基本原理

2.1 问题定义

  SLAM问题的核心可以表述为：一个移动主体（如机器人）在未知环境中运动时，如何通过搭载的传感器获取环境信息，同时估计自身的运动轨迹并构建环境地图。这一过程涉及两个相互依赖的任务：

1) 定位：估计机器人相对于环境的位置和姿态

2) 建图：根据传感器观测构建环境的空间表示

  这两个任务之间存在"鸡生蛋蛋生鸡"的依赖关系：精确定位需要准确的地图，而构建准确地图又需要精确的定位信息。SLAM算法正是要解决这一耦合问题。

2.2 基本框架

  典型的SLAM系统包含以下几个关键模块：

1. 传感器数据获取：通过激光雷达、摄像头、IMU等传感器获取环境信息

2. 前端处理（Front-end）：特征提取、数据关联和运动估计

3. 后端优化（Back-end）：利用图优化或滤波方法对轨迹和地图进行全局优化

4. 地图构建：生成可用于导航和环境理解的地图表示

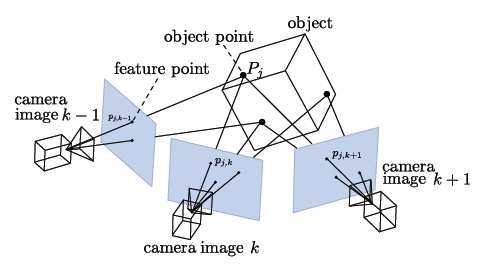

图1-1 SLAM基本

2.3 数学表述

  从概率角度看，SLAM问题可以表述为估计机器人位姿x₁:t和环境地图m的联合后验分布：

P(x₁:t,m | z₁:t,u₁:t)

其中：

1) x₁:t表示从时间1到t的机器人位姿序列

2) m表示环境地图

3) z₁:t表示从时间1到t的传感器观测

4) u₁:t表示从时间1到t的控制输入

3. SLAM技术发展历程与分类

3.1 发展历程

  SLAM技术的发展大致经历了以下几个阶段：

1. 早期理论探索阶段（1986-2000）：基于扩展卡尔曼滤波（EKF）的SLAM方法

2. 算法突破阶段（2001-2010）：粒子滤波（FastSLAM）和图优化（GraphSLAM）方法的提出

3. 传感器融合阶段（2011-2015）：多传感器融合SLAM系统的兴起

4. 深度学习融合阶段（2016至今）：深度学习技术与传统SLAM的结合

3.2 主要分类方法

  SLAM系统可以根据不同标准进行分类：

按传感器类型分类：

1) 激光SLAM：使用激光雷达（LiDAR）作为主要传感器，如LOAM、HectorSLAM

2) 视觉SLAM（VSLAM）：使用摄像头作为主要传感器，如ORB-SLAM、DSO

3) 视觉-惯性SLAM：结合摄像头和惯性测量单元（IMU），如VINS-Fusion

4) RGB-D SLAM：使用深度摄像头，如KinectFusion

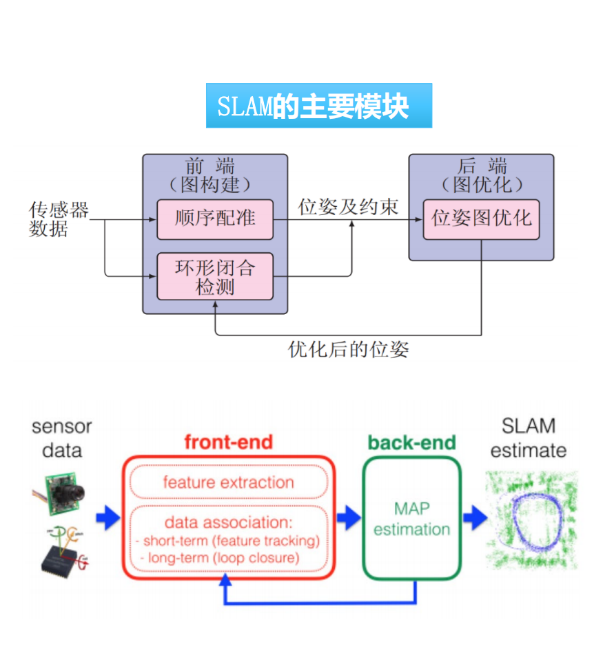

SLAM主要模块

按前端实现方式分类：

1) 基于滤波的方法：如EKF-SLAM、FastSLAM

2) 基于优化的方法：如基于图优化的SLAM系统

按地图表示形式分类：

1) 基于特征点的方法：构建稀疏特征点地图

2) 直接法：使用像素级信息构建半稠密或稠密地图

4. 典型SLAM算法介绍

4.1 激光SLAM代表算法

LOAM（Lidar Odometry and Mapping）：

1) 通过提取激光点云中的边缘和平面特征进行匹配

2) 分为高频低精度的里程计和低频高精度的建图两个线程

3) 适用于室外大尺度环境

Cartographer：

1) 由Google开发的实时SLAM系统

2) 采用子图（submap）策略处理大规模环境

3) 结合了激光数据和IMU信息

4.2 视觉SLAM代表算法

ORB-SLAM系列：

1) 使用ORB特征进行跟踪和建图

2) 包含跟踪、局部建图和闭环检测三个线程

3) ORB-SLAM3支持单目、双目和RGB-D相机，并加入IMU融合

DSO（Direct Sparse Odometry）：

1) 直接法SLAM的代表

2) 不依赖特征提取，直接优化像素亮度误差

3) 对纹理丰富区域表现良好

4.3 视觉-惯性SLAM

VINS-Fusion：

1) 视觉-惯性SLAM系统

2) 紧耦合的视觉和IMU数据融合

3) 支持单目/双目+IMU等多种传感器配置

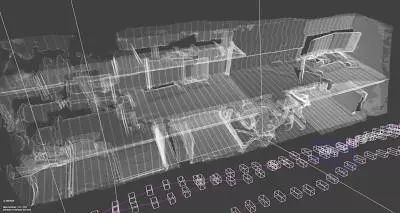

SLAM重建

5．挑战与未来发展趋势

5. 当前面临的主要挑战

1. 长期自主性问题：在动态变化环境中的鲁棒性

2. 大规模场景处理：计算效率和内存消耗问题

3. 多传感器融合：异构传感器数据的时空对齐

4. 语义理解：将低级几何信息与高级语义信息结合

5． 未来发展趋势

1. 深度学习与SLAM的深度融合：

1) 端到端的SLAM系统

2) 基于学习的特征提取与匹配

3) 语义SLAM的发展

2. 多智能体SLAM：

1) 多机器人协同建图与定位

2) 分布式SLAM架构

3. 新型传感器与硬件加速：

1) 事件相机（Event Camera）的应用

2) 神经形态传感器

3) 专用SLAM芯片的开发

4. 行业应用深化：

1) 在智能制造、智慧城市等领域的深度应用

2) 与5G、边缘计算的结合

6.结语

  SLAM技术作为智能系统感知和理解环境的核心技术，已经取得了显著进展并在多个领域得到实际应用。随着人工智能技术的发展和新硬件的出现，SLAM技术正朝着更智能、更鲁棒、更高效的方向发展。未来，SLAM技术有望在更多领域发挥关键作用，推动机器人技术和空间计算应用的进一步发展。

参考文献

1. Durrant-Whyte H, Bailey T. Simultaneous localization and mapping: part I[J]. IEEE Robotics & Automation Magazine, 2006.

2. Cadena C, et al. Past, Present, and Future of Simultaneous Localization and Mapping: Toward the Robust-Perception Age[J]. IEEE Transactions on Robotics, 2016.

3. Mur-Artal R, et al. ORB-SLAM: a Versatile and Accurate Monocular SLAM System[J]. IEEE Transactions on Robotics, 2015.

4. Qin T, et al. VINS-Mono: A Robust and Versatile Monocular Visual-Inertial State Estimator[J]. IEEE Transactions on Robotics, 2018.

5. 高翔, 张涛等. 视觉SLAM十四讲：从理论到实践[M]. 电子工业出版社, 2017.
