智能激光除草小车中的毫米波雷达运动目标跟踪技术

1. 引言：智慧农业的必然趋势与毫米波雷达的关键作用

    在现代农业发展中，对高效且可持续的杂草管理的需求日益增长。传统的除草方法，如人工除草，不仅劳动强度大，效率低下，而且成本较高。而广泛使用的化学除草剂则可能对环境和食品安全造成潜在风险。因此，探索更智能、更环保的杂草管理方案成为农业科技发展的重要方向。智慧农业的概念应运而生，它利用先进的技术，如自动化、传感器和人工智能，来优化农业生产过程。在这一背景下，自主除草车辆作为一种新兴的解决方案，受到了广泛关注。这些车辆旨在通过精确识别和清除杂草，从而减少对人工和化学除草剂的依赖，实现可持续农业的目标。

    毫米波雷达作为一种先进的传感技术，有望在智能激光除草小车项目中发挥关键作用，尤其是在运动目标跟踪方面。该技术利用毫米波频段的电磁波，能够精确地感知周围环境，获取目标物体的距离、速度和角度等信息。对于智能除草小车而言，准确地跟踪移动的杂草，并将其与农作物区分开，是实现精准激光除草的关键步骤。通过集成毫米波雷达技术，除草小车可以实时监测田间杂草的动态，为后续的激光精确打击提供必要的目标信息。

2. 毫米波雷达技术解析：核心原理

2.1 什么是毫米波？

    毫米波是指波长介于1毫米到10毫米之间的电磁波，对应的频率范围是30吉赫兹（GHz）到300吉赫兹 。有时，频率在20吉赫兹附近的无线电波也被认为是毫米波的范畴 。之所以称为毫米波，是因为其波长在毫米级别，这一特性直接决定了毫米波的一些关键物理属性。例如，相较于波长较长的微波和厘米波，毫米波的波长更短，这使得它在实现高分辨率成像和探测微小目标方面具有独特的优势。同时，短波长也意味着在相同的孔径尺寸下，毫米波雷达可以获得更窄的波束，从而提高角度分辨率和目标跟踪的精度。

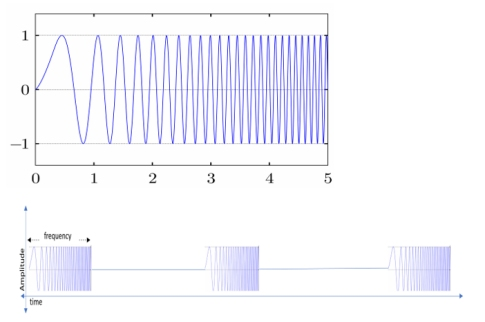

图1.信号以脉冲形式传输

2.2 雷达的基本工作原理

    雷达系统通过发射电磁波信号，当信号遇到障碍物时会发生反射。雷达接收系统捕获并分析这些反射回来的信号（也称为回波），从而确定目标物体的距离、速度和角度等信息。一个完整的雷达系统通常包含发射机（TX）、接收机（RX）、模拟组件（如时钟）、以及数字组件（如模数转换器ADC、微控制器MCU和数字信号处理器DSP）。雷达的工作原理与声纳或蝙蝠的回声定位类似，但使用的是电磁波而非声波。这种主动探测的方式使得雷达可以在各种环境条件下工作，而不仅仅依赖于可见光。

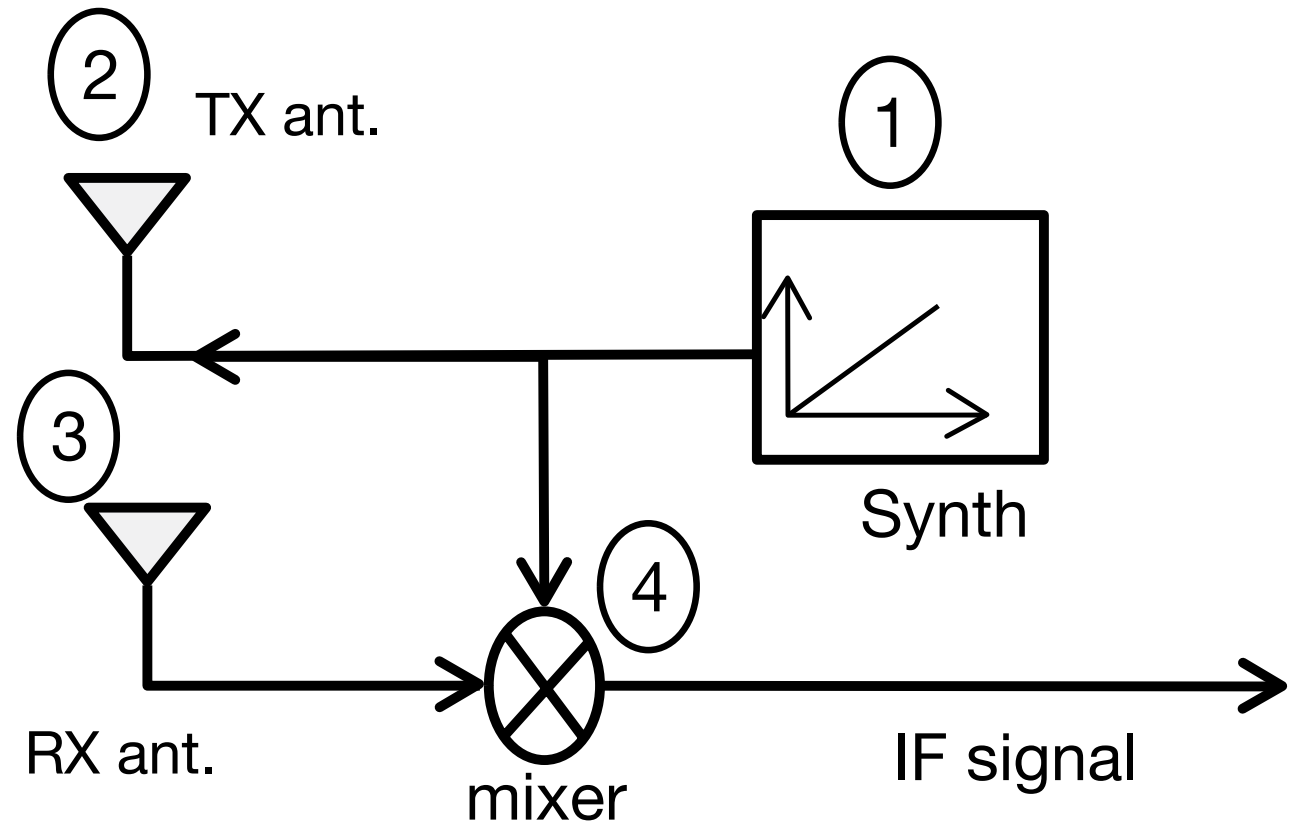

图2.FMCW雷达框图

2.3 毫米波雷达的优势

    毫米波雷达相较于其他传感技术，在智能农业应用中展现出诸多优势：

● 高分辨率和高精度： 毫米波的短波长使其能够对目标物体的距离、速度和角度进行精确测量，甚至可以探测到亚毫米级的微小运动。这种高精度对于识别和跟踪田间细小的杂草至关重要。

● 体积小巧： 较高的工作频率使得毫米波雷达可以使用尺寸更小的天线，这有助于实现系统的轻量化和集成化，非常适合在小型自主车辆上搭载。

● 环境适应性强： 毫米波具有一定的穿透能力，能够穿透烟雾、灰尘、雨水和雾气，与依赖可见光的光学传感器（如激光雷达或摄像头）相比，在恶劣天气条件下也能保持稳定的工作性能。这对于需要在各种天气条件下作业的农业机器人至关重要。

● 非接触式传感： 毫米波雷达可以在不与目标物体直接接触的情况下进行远程探测。这对于监测植物的生长状态和微小运动非常有利。

● 保护隐私： 与摄像头不同，毫米波雷达不捕获视觉图像数据，这在某些对隐私有要求的应用场景中是一个重要的优势。虽然在农业应用中隐私问题可能不那么突出，但非图像化的数据对于降低数据处理的复杂性可能是有益的。

● 高多普勒频率： 毫米波雷达产生较高的多普勒频移，这使其在探测缓慢移动和振动的目标方面表现良好。这对于捕捉杂草在微风中的摆动等细微运动可能很有用。

● 大带宽： 毫米波频段拥有较大的可用带宽，可以实现高信息传输速率和良好的距离分辨率。

● 抗干扰能力强： 相较于工作在较低频率的雷达，毫米波雷达不易受到其他电子设备的干扰，在电磁环境复杂的环境中工作更加可靠。

    为了更直观地理解毫米波雷达的优势，下表将毫米波雷达与其他常用的传感技术进行了比较：

表1：传感器技术对比

    从上表可以看出，毫米波雷达在环境适应性和隐私保护方面具有显著优势，同时保持了较高的精度，这使其非常适合应用于户外农业环境中。

3. 运动跟踪的核心：FMCW雷达的强大功能

3.1 调频连续波（FMCW）雷达原理

    许多毫米波雷达系统，特别是德州仪器（TI）的设备，都采用一种称为调频连续波（Frequency Modulated Continuous Wave，FMCW）的技术 。与传统的脉冲雷达系统不同，FMCW雷达持续发射频率调制的信号，从而能够同时测量目标的距离、角度和速度。在FMCW雷达中，发射信号的频率随时间线性增加，形成一个“啁啾”（chirp）信号 。

图3：FMCW啁啾信号的频率随时间变化示意图

    FMCW雷达的连续发射特性使其能够有效地利用发射能量，并为后续的信号处理提供了丰富的信息。

3.2 基于频率差的距离测量

    当FMCW雷达发射的啁啾信号遇到目标物体时，会发生反射。接收天线接收到的反射信号是发射信号的一个时间延迟版本 。一个被称为“混频器”（mixer）的电子组件将接收到的信号与一部分发射信号进行混合，产生一个中频（Intermediate Frequency，IF）信号 。这个IF信号的频率与目标物体的距离成正比 。通过对IF信号的频率进行分析，例如使用快速傅里叶变换（Fast Fourier Transform，FFT），可以计算出目标的距离 。

    IF信号的频率直接反映了电磁波从雷达发出到被目标反射并返回雷达所经历的时间延迟，因此可以精确地推算出目标的距离。

3.3 利用多普勒效应测量速度

    当目标物体相对于雷达运动时，反射信号的频率会发生变化，这种现象被称为多普勒效应。对于FMCW雷达，可以通过发射多个连续的啁啾信号来测量目标的速度 。连续啁啾的IF信号之间的相位差与目标物体的速度成正比。通过对这些相位差进行分析，例如使用多普勒FFT，可以提取出目标的速度信息。

    目标的运动导致了反射信号频率的偏移，通过测量这个偏移量，雷达可以准确地计算出目标相对于雷达的径向速度。需要注意的是，速度分辨率与雷达的帧时间（连续发射多个啁啾信号所需的时间）成反比。这意味着更长的观测时间可以提供更高的速度分辨率。

4. 精确定位：确定运动方向

4.1 波达角（AoA）估计技术

    毫米波雷达不仅可以测量目标的距离和速度，还可以估计反射信号的到达角度，即波达角（Angle of Arrival，AoA），包括水平方向的方位角和垂直方向的俯仰角。波达角的估计通常通过分析多个接收天线接收到的信号之间的相位差来实现。

    了解目标的到达角度对于确定其在空间中的精确位置和运动轨迹至关重要。

4.2 多天线技术（MIMO）的应用

    为了提高角度分辨率和更准确地估计波达角，毫米波雷达系统通常采用多发多收（Multiple-Input Multiple-Output，MIMO）的天线配置。MIMO技术能够通过合成一个更大的虚拟天线阵列，从而获得更窄的波束和更高的空间分辨率。

    通过增加天线的数量，MIMO雷达可以获取更多的空间信息，从而更精确地确定目标的方位，这对于在复杂的农业环境中跟踪多个目标（如杂草）尤其重要。

5. 应对挑战：户外运动目标跟踪

5.1 解决“距离走动”现象

    在户外环境中跟踪运动目标时，一个主要的挑战是“距离走动”（range walk）现象。当目标物体，特别是沿雷达视线方向有较大速度分量时，在雷达进行多次脉冲发射和接收的过程中，其距离会发生显著变化，导致目标的回波在不同的距离单元之间移动。这种现象会降低目标信号的能量，并恶化探测和速度测量的性能。为了解决这个问题，可以使用诸如Keystone变换之类的算法来补偿距离走动的影响，从而提高运动目标的检测精度。

5.2 处理环境杂波和干扰

    农业田地等户外环境存在大量的杂波，例如来自地面、植被和其他物体的反射信号。此外，毫米波雷达也可能受到电磁干扰的影响。为了从杂波中提取出目标信号，可以使用诸如动目标显示（Moving Target Indication，MTI）之类的技术来滤除静止物体。恒虚警率（Constant False Alarm Rate，CFAR）检测则通过自适应地设置检测阈值来管理背景噪声。

5.3 天气条件的影响

    虽然毫米波雷达通常具有较强的环境适应性，但强降雨或浓雾等极端天气条件仍然可能对其性能产生一定影响。选择在毫米波频段内不同的工作频率也会影响其对大气衰减的敏感程度。在智能除草小车的实际应用中，需要考虑到这些潜在的天气影响，并可能需要采取相应的措施，例如调整雷达的工作参数或结合其他传感器数据。

6. 毫米波雷达在智能激光除草中的应用

6.1 跟踪杂草的特定需求

    与跟踪车辆等大型、快速移动的物体不同，跟踪田间杂草可能面临一些独特的挑战。杂草通常体积较小，可能紧贴地面生长，这需要雷达具有非常高的分辨率才能探测到。它们的运动可能非常细微，例如微风吹拂引起的摆动或缓慢的生长，这需要雷达具有灵敏的速度检测能力。此外，仅仅基于运动特征来区分杂草和农作物可能具有挑战性，可能需要结合其他特征或传感器融合技术。

6.2 毫米波雷达能力与需求的契合

    毫米波雷达的高分辨率使其能够探测到像杂草这样的小型物体。其对微小运动的敏感性使得即使是细微的杂草运动也能够被跟踪。通过分析多普勒信息，可能有助于根据运动模式来区分杂草和农作物。

6.3 激光目标系统的集成考量

    为了实现精准的激光除草，毫米波雷达的输出（距离、速度、角度）需要准确且快速地转换为激光的瞄准坐标。处理和执行过程中的延迟需要尽可能地降低，以实现实时的杂草清除。雷达的视场范围应与激光的有效工作区域对齐。此外，为了提高精度和区分杂草与农作物，可能需要与其他传感器（例如，用于视觉识别的摄像头）进行传感器融合。

7. 运动跟踪数据的处理算法

7.1 常用算法概述

    在毫米波雷达运动目标跟踪中，有多种算法可以用于处理数据并实现目标的跟踪：

● 卡尔曼滤波器（Kalman Filter）： 一种递归算法，用于从包含噪声的测量数据中估计系统的状态（如位置、速度）。扩展卡尔曼滤波器（Extended Kalman Filter，EKF）可以处理非线性系统。还有自适应和强跟踪等变体，以提高鲁棒性。

● 二维快速傅里叶变换（2D Fast Fourier Transform，2DFFT）： 一种常用的算法，用于在FMCW雷达中进行目标检测和径向速度估计，工作在距离-多普勒域。

● 动目标显示（Moving Target Indication，MTI）： 一种通过分析多普勒频移来识别和突出显示运动目标，同时滤除静止物体的技术。

● 聚类算法（如DBSCAN）： 用于将属于同一物体的雷达数据点分组，有助于多目标跟踪。

● 数据关联算法（如全局最近邻）： 在多目标跟踪中用于将雷达检测结果与已有的跟踪轨迹相关联。

● Keystone变换： 用于补偿运动目标检测中的距离走动现象。

7.2 算法的权衡与在除草应用中的适用性

    卡尔曼滤波器擅长跟踪单个目标并预测其未来运动，这对于引导激光即使在存在轻微延迟的情况下也很有用。2DFFT是初始检测和速度估计的基础，但需要处理距离走动问题。MTI可以帮助聚焦于移动的杂草，但也可能滤除移动非常缓慢的杂草。如果雷达提供足够高的空间分辨率，聚类算法可以帮助识别单个杂草。这些算法的复杂性和计算成本需要在车辆上进行实时处理时加以考虑。

    下表对几种常用的运动跟踪算法进行了比较：

表2：运动跟踪算法对比

    选择哪种或哪些算法，以及如何组合使用它们，将取决于具体的应用场景、杂草的运动特性以及雷达传感器的性能。

8. 结论：毫米波雷达在精准除草中的广阔前景

    综上所述，毫米波雷达在智能农业的运动目标跟踪方面展现出巨大的潜力。其高分辨率、环境适应性强、以及能够同时测量距离、速度和角度等特性，使其成为智能激光除草小车项目的理想选择。通过精确跟踪田间杂草的运动，毫米波雷达可以为激光系统提供准确的目标信息，从而实现高效且环保的除草作业。

    当然，在实际应用中也存在一些挑战，例如如何有效处理环境杂波、补偿距离走动、以及在仅依靠运动特征的情况下区分杂草和农作物。未来的研究和开发工作需要关注如何优化传感器选择、改进信号处理算法、以及探索与其他传感器融合的可能性，以进一步提升毫米波雷达在精准农业中的性能。随着技术的不断进步，毫米波雷达有望在推动自主农业车辆的发展和实现可持续农业方面发挥越来越重要的作用。
